Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от kaloyan » 18 09 2017, 00:27

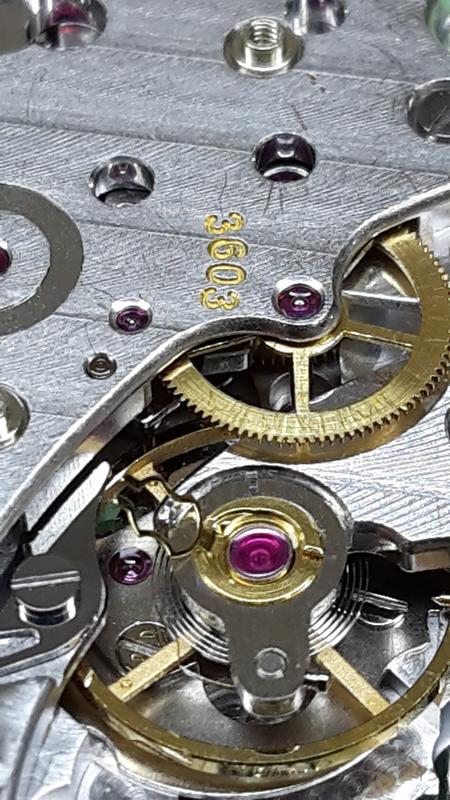

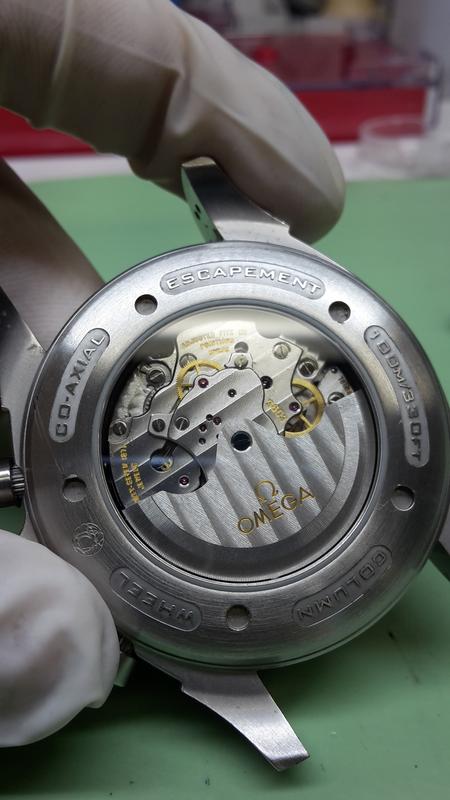

В тази тема ще разгледаме как протече профилактиката на Omega De Ville Chronoscope.Калибърът е Omega 3603 на базата Frederic Piguet,интересен механизъм.Това е първият хронограф с вертикално зацепване, тъй като досега сме Ви показвали само с хоризонтално.Характерна черта за него е и колонното колело,в нашия случай имаме и GMT функция.Нещото,което леко усложнява нещата е че е Co-Axial,за разлика от стандартния FP1185.Причина за допълнителни проблеми,пък беше очевадната намеса на часовникар преди нас.Ето и няколко снимки относно нея:

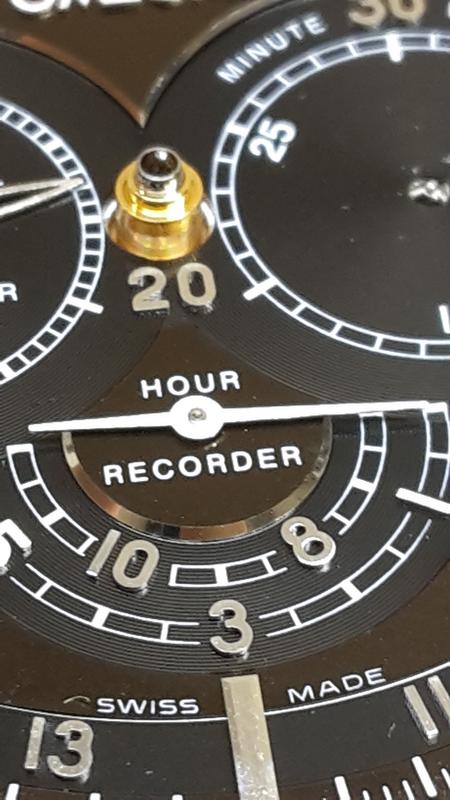

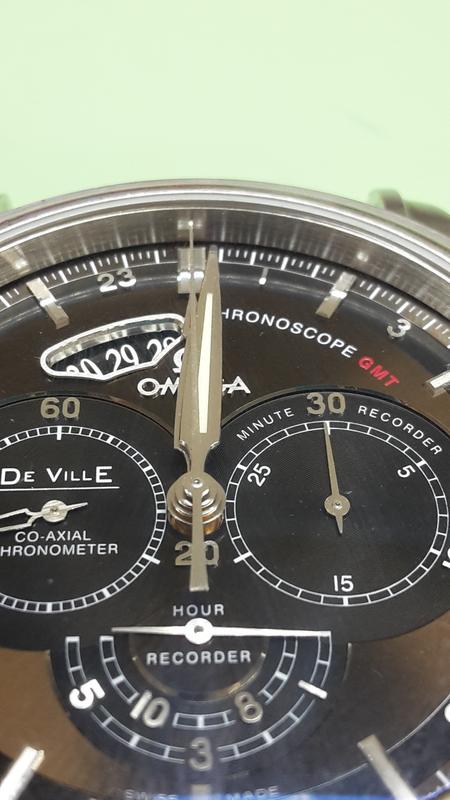

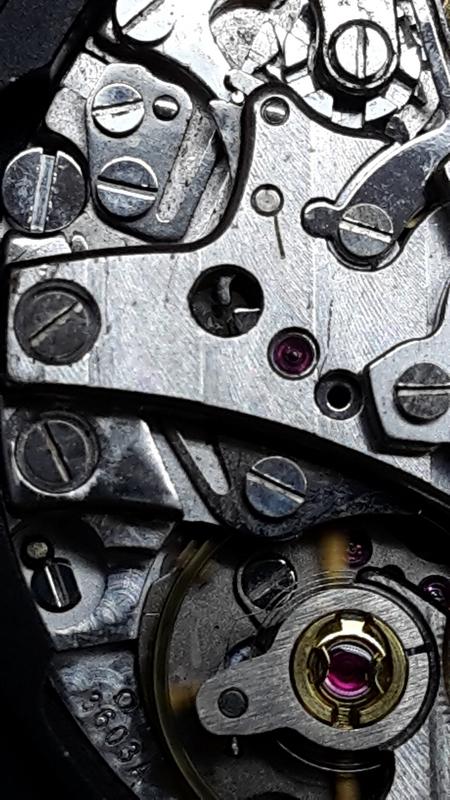

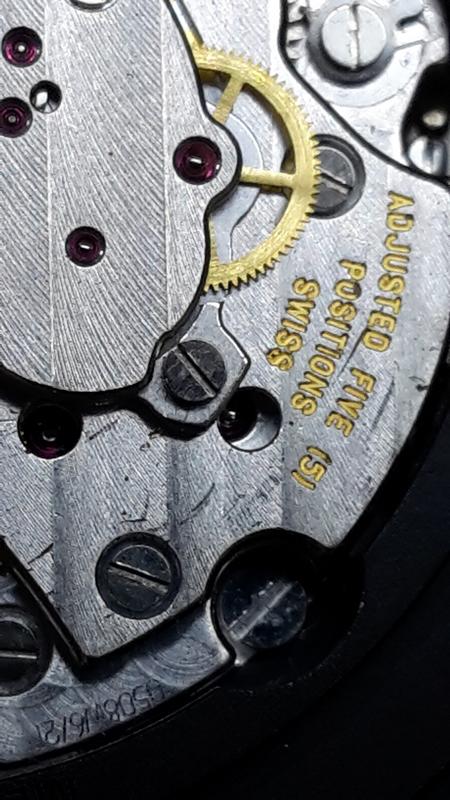

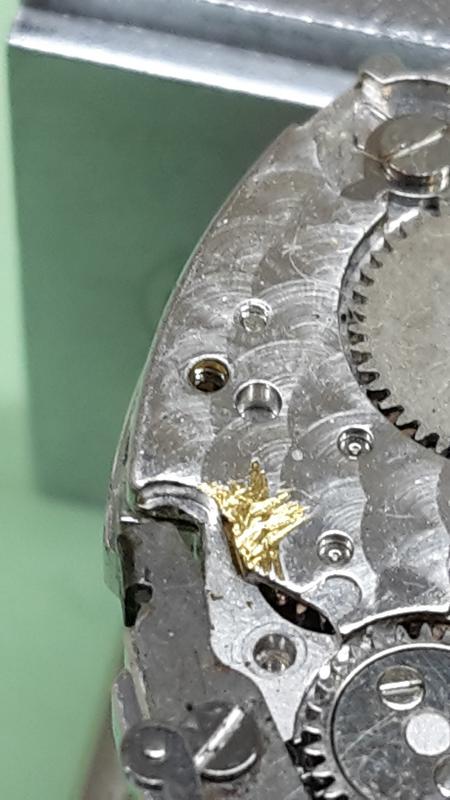

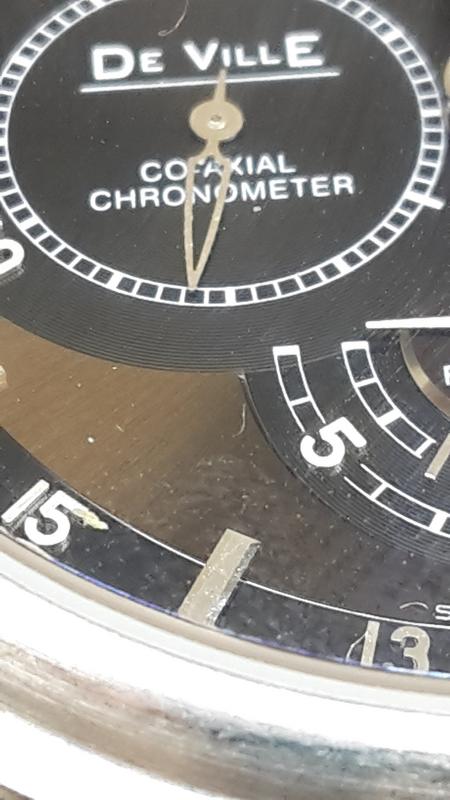

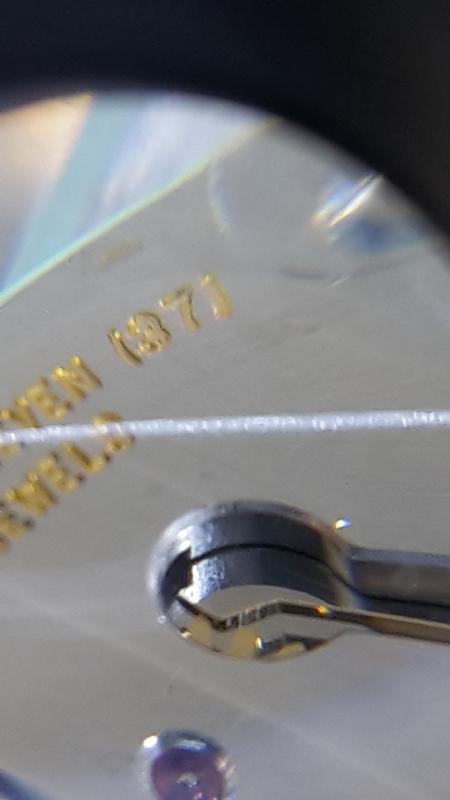

Още преди да сме го отворили,се забелязваха прах и наранявания както по циферблата,така и по механизма.
Също така спирачката на минутния брояч не беше правилно позиционирана.

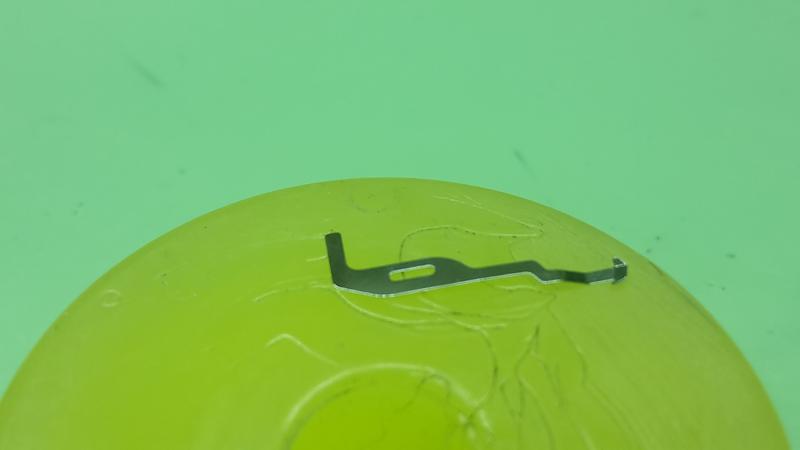

Когато часовникът дойде при нас работеше с много ниска амплитуда и спираше на различни интервали от време,механизмът беше силно замърсен,хронографът не можеше да се стартира,тъй като един от лостовете беше силно деформиран.Надолу ще видите и други доста сериозни вреди нанесени по механизма.
Характеристики:
Height on movement:7.95
Power reserve:52h

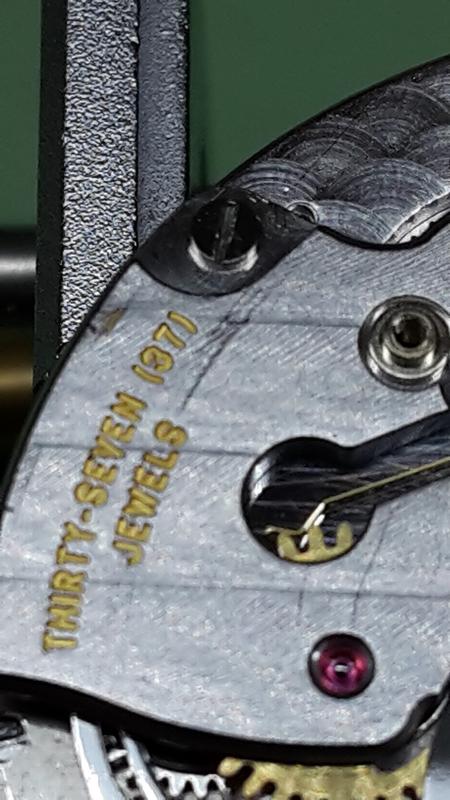

Number of jewels:37
Frequency:4 Hz (28'800 A/h)
Започваме:

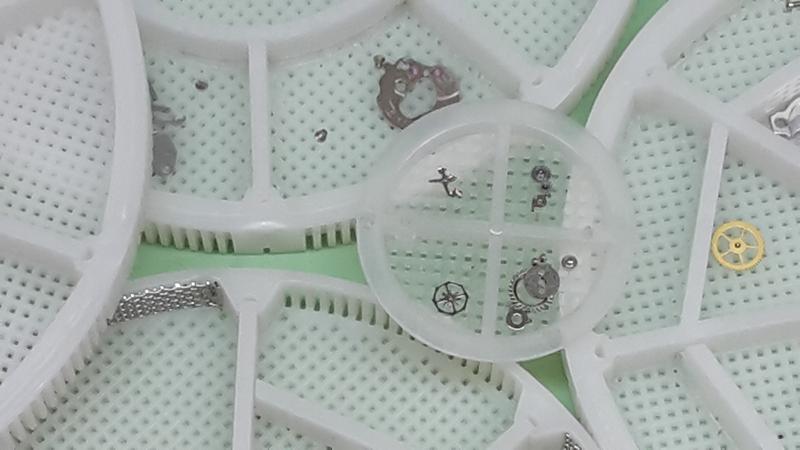

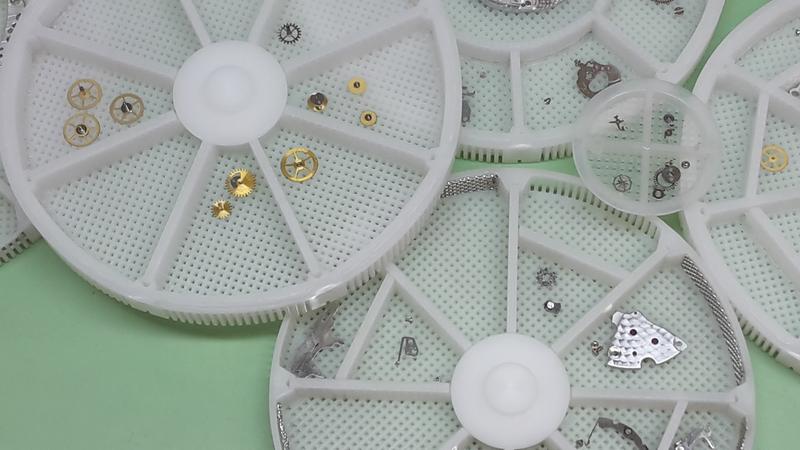

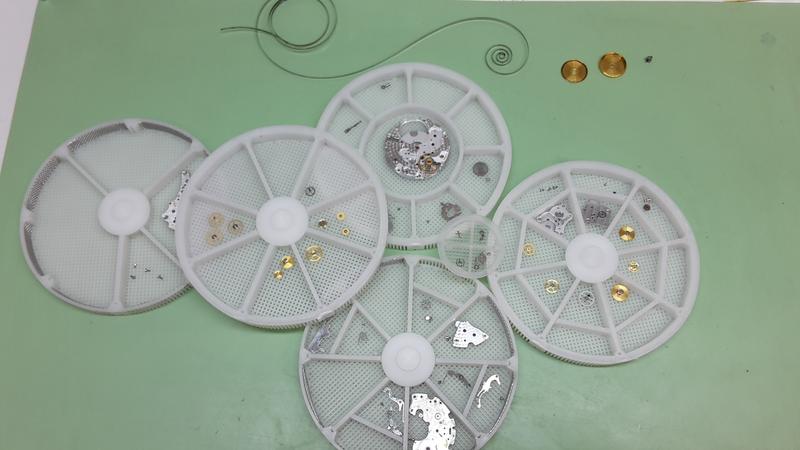

Часовникът е готов за миене.

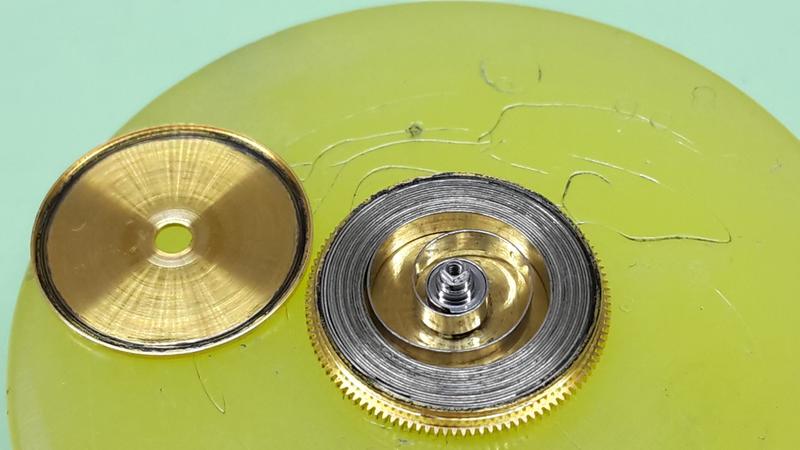

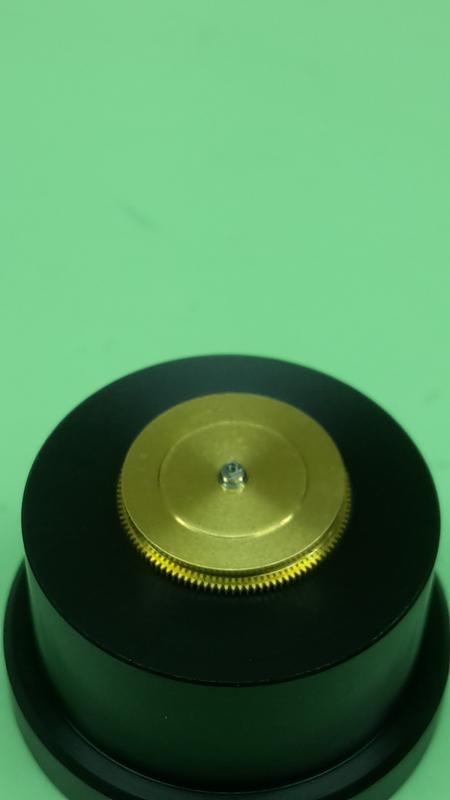

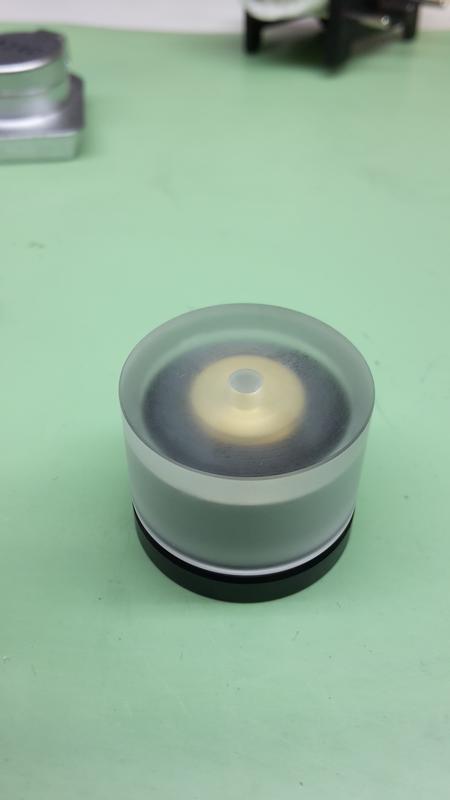

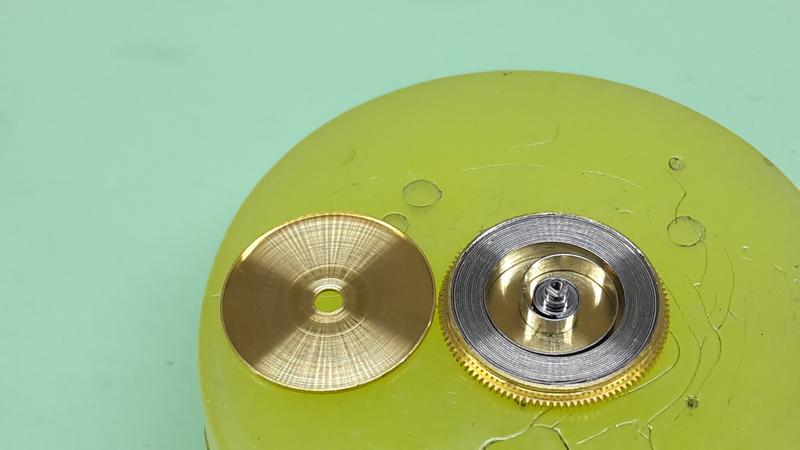

Барабанът-преди и след отварянето.

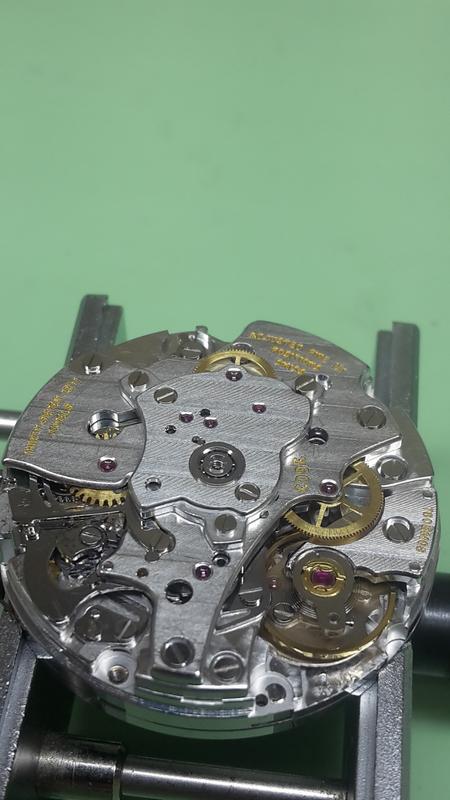

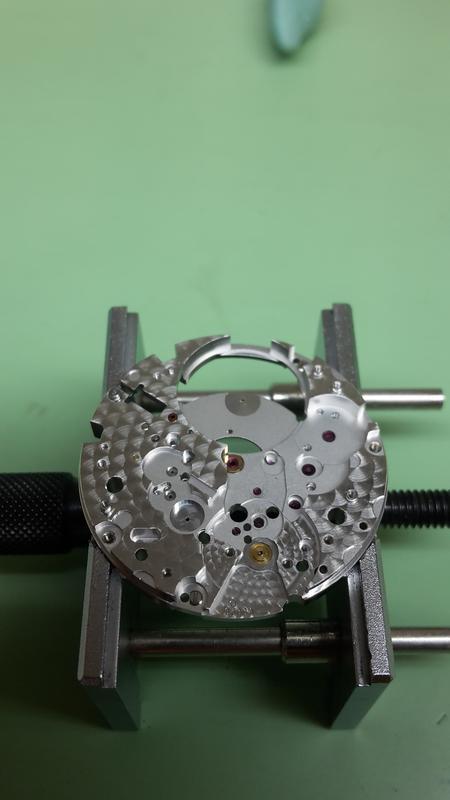

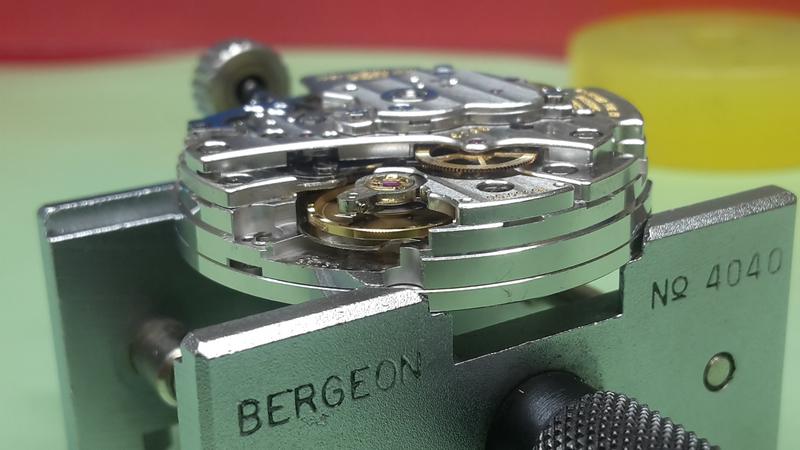

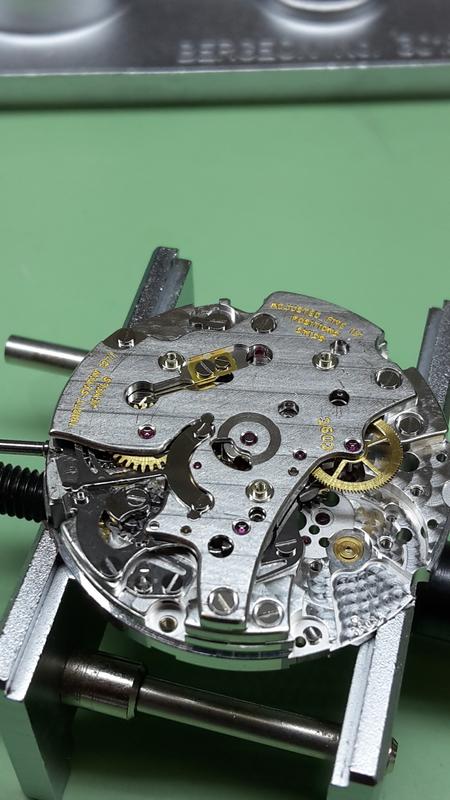

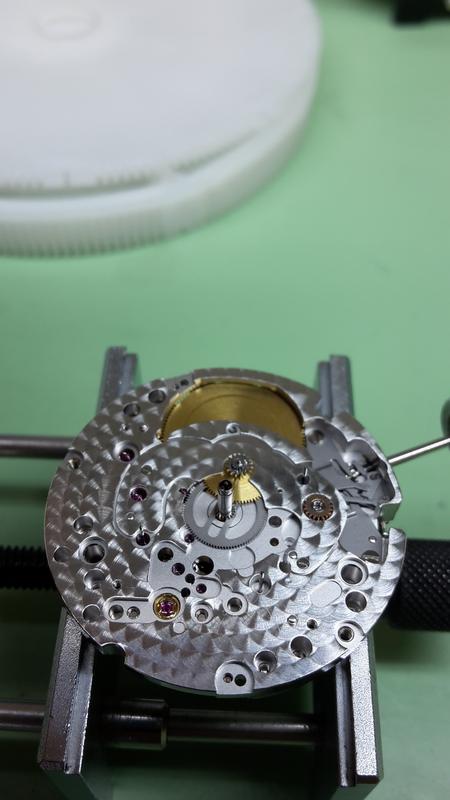

Започваме сглобяването.

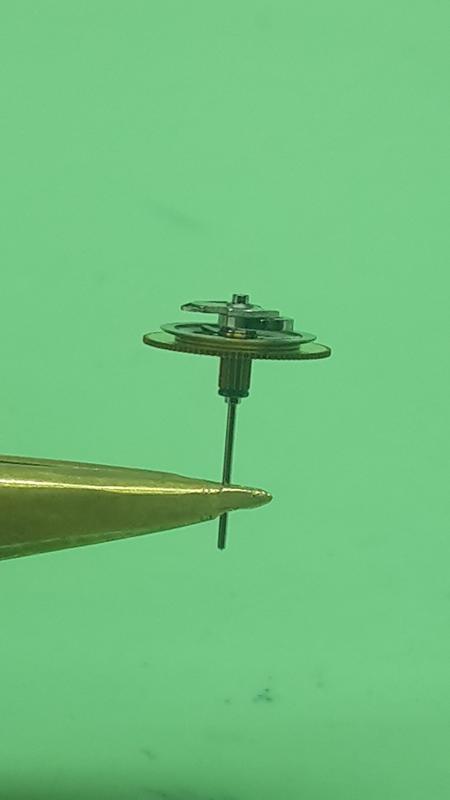

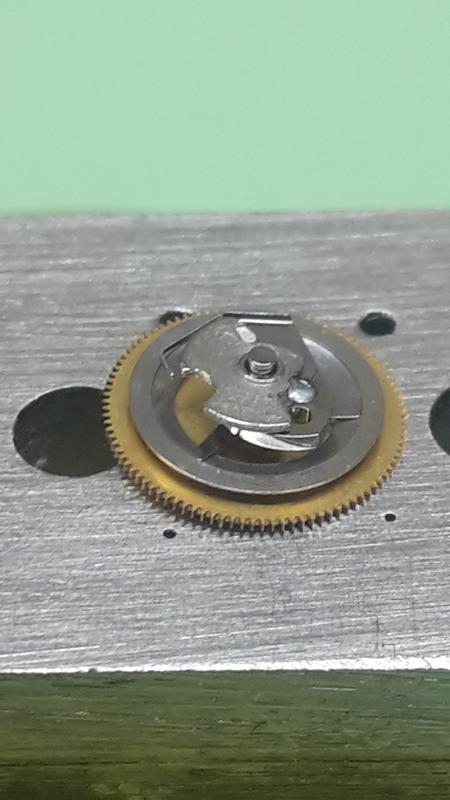

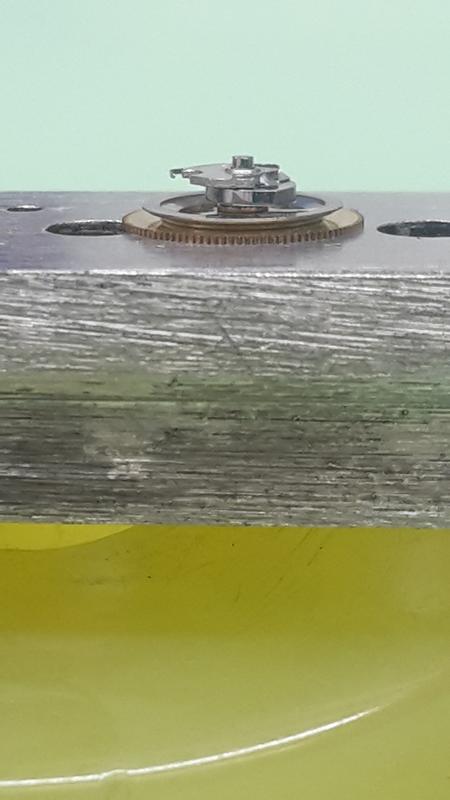

Принципът на работа на хронографа с вертикално зацепване,може да се обясни така-на една ос са както секундно колело,така и централното хронографно,като последното започва да се движи когато го освободят лостовете,което става при старт на хронографа.

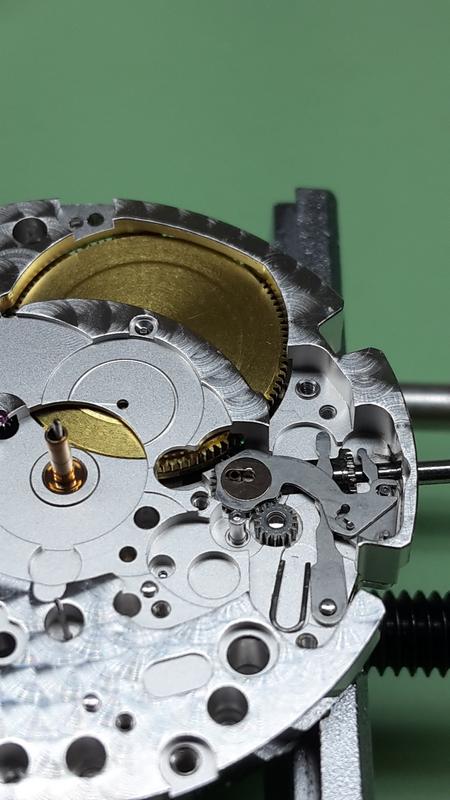

Хак функцията.

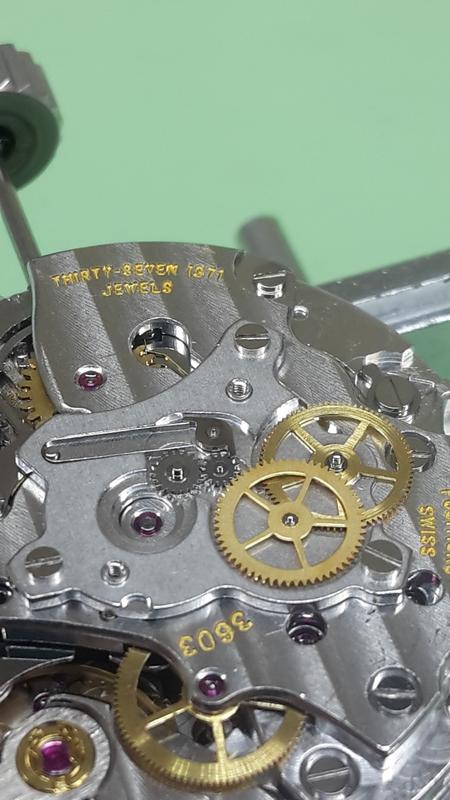

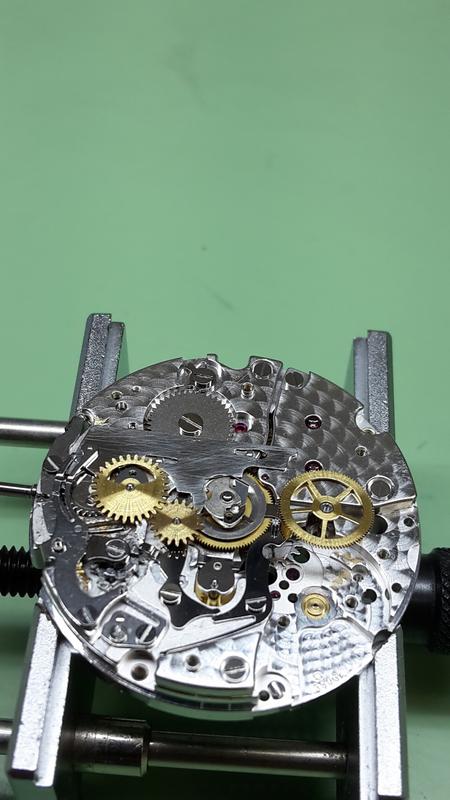

Трите колела,които виждате до лоста за хак функцията са от веригата на часовия брояч,а движението към него се предава от минутния брояч.Тук той е изместен на 6ч.,докато при стандартния FP1185 е на 9ч.

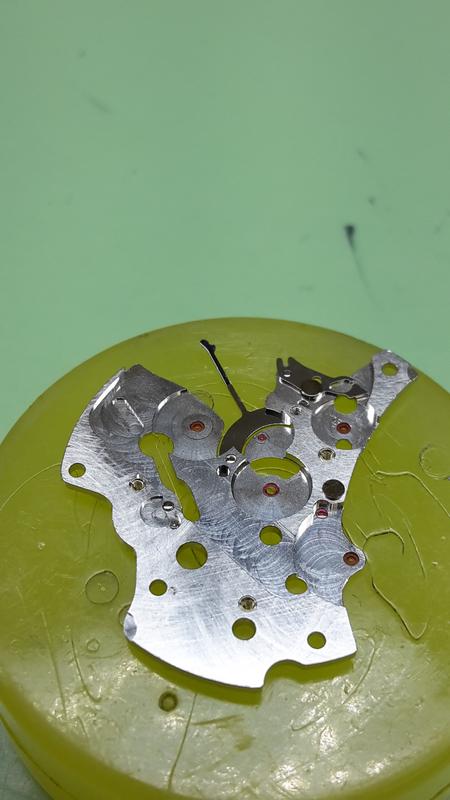

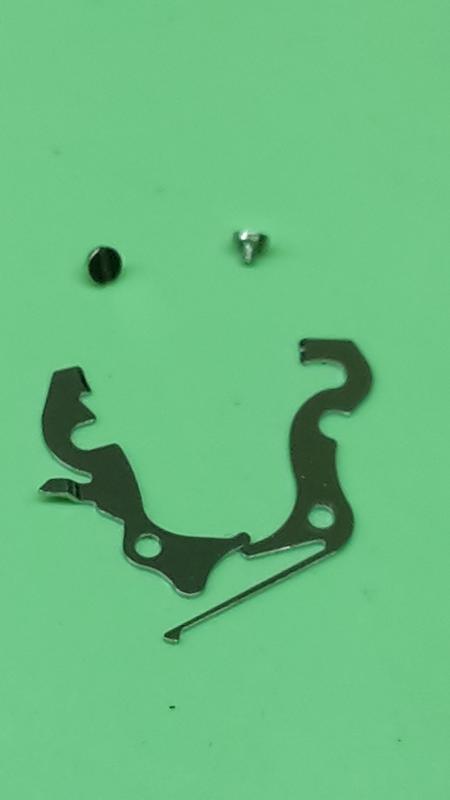

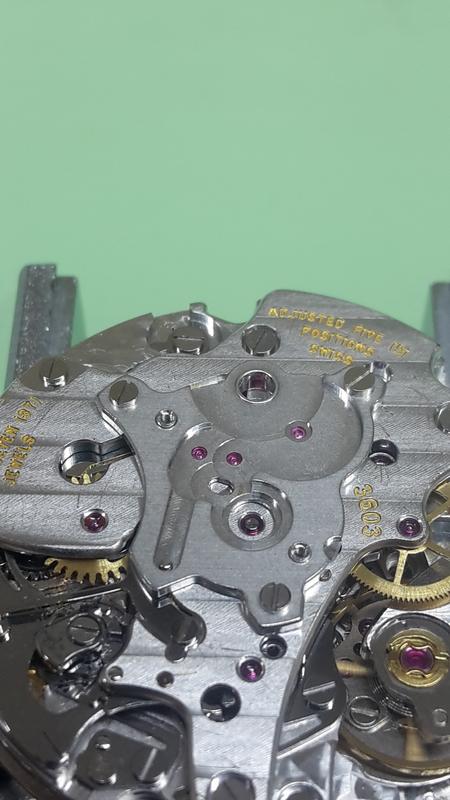

Ето ги и въпросните лостовете,които освобождават централното хроногр. колело или го спират.

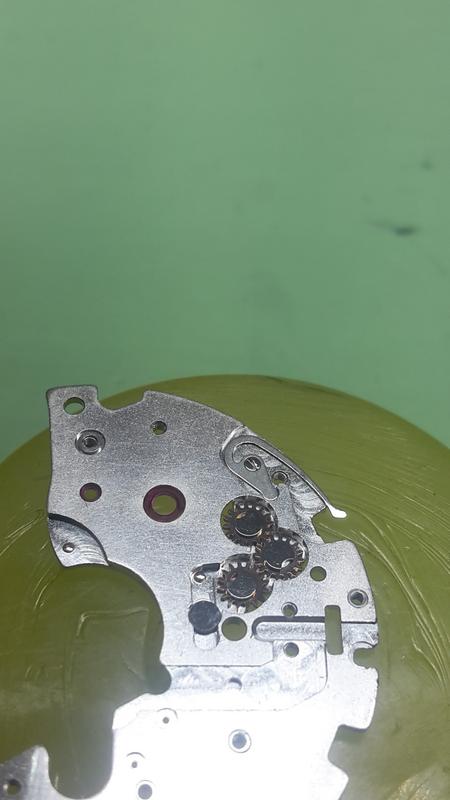

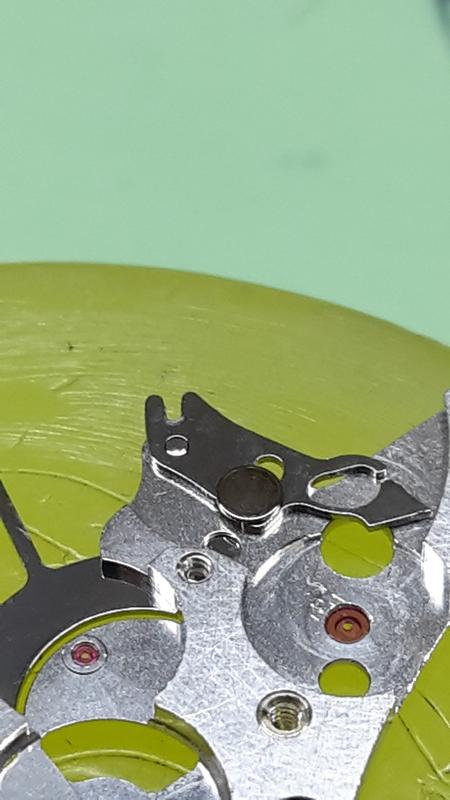

Това е лостът,който при reset на хронографа занулява часовия брояч.

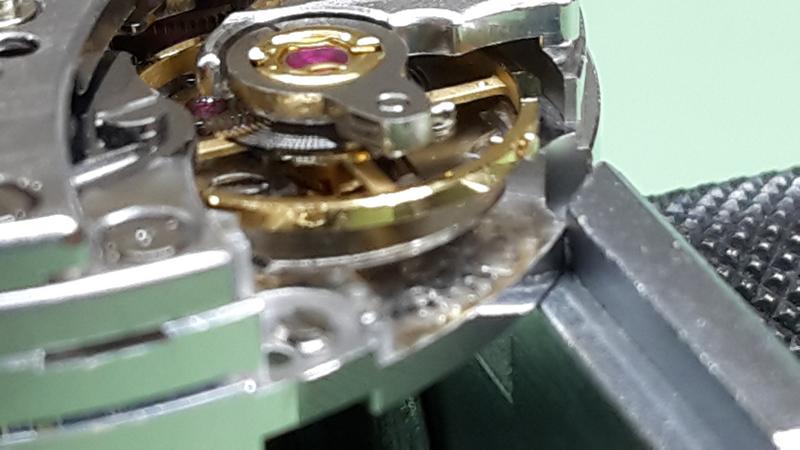

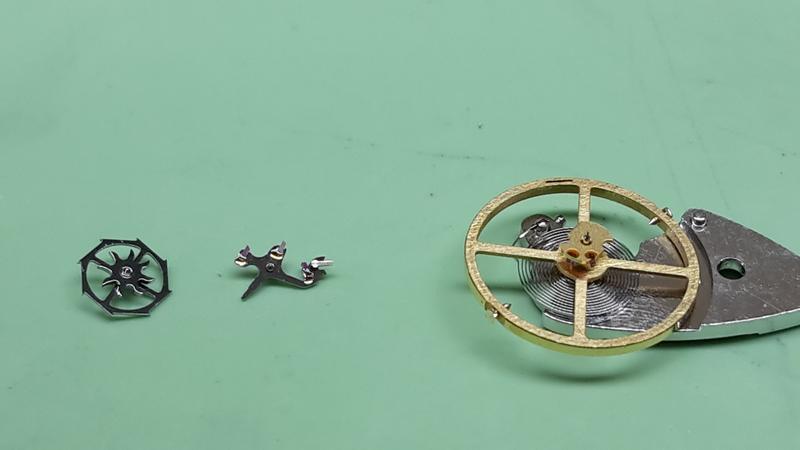

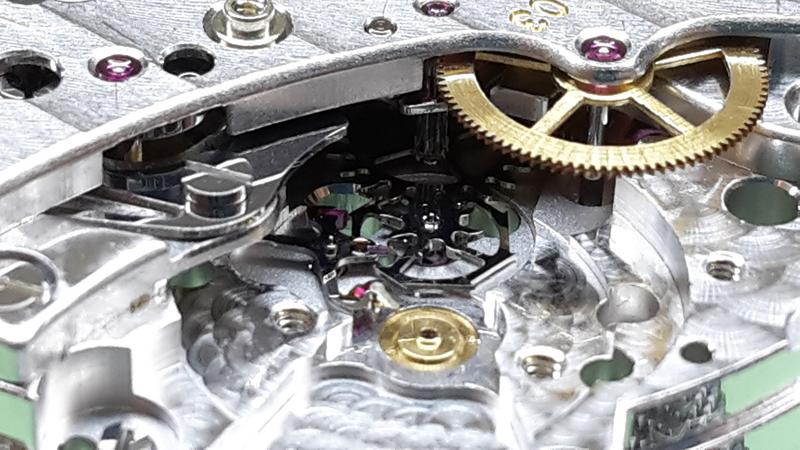

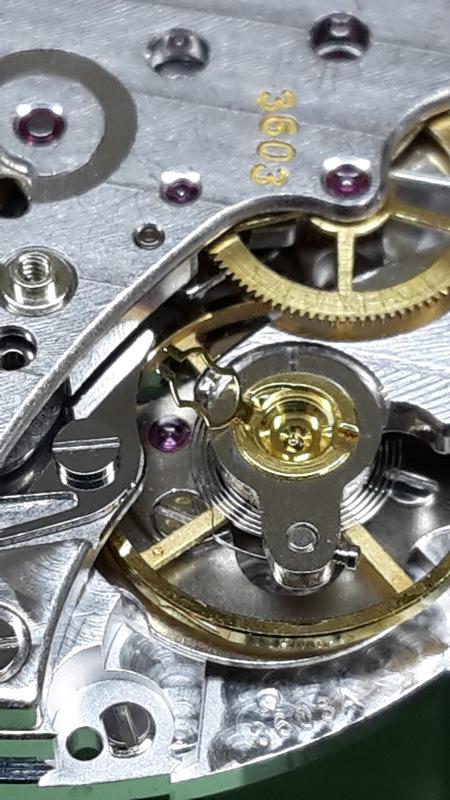

Co-Axial.Сигурен съм,че относно тази технология сте изчели много,може да обърнете внимание на баланса,който е два импулсни пина.

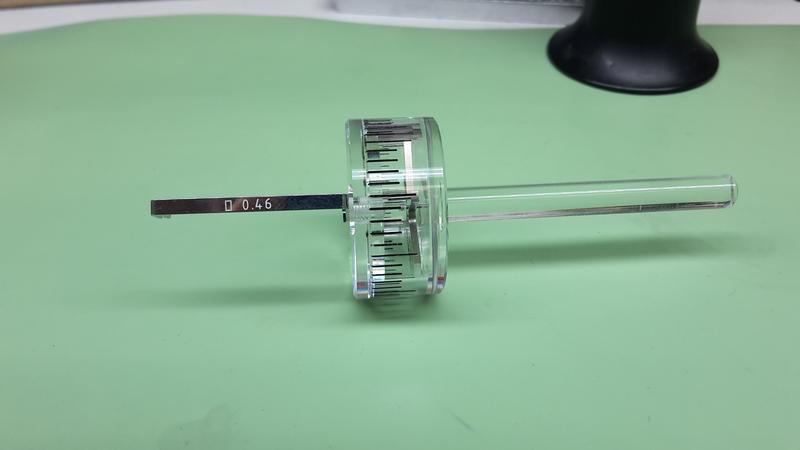

Тук имаме т.нар. free sprung balance и за уточняването на часовника имаме нужда от microstella.
Ето така трябва да бъде позиционирана спирачката на мин.брояч,трябва да лежи по средата между от два зъбите.

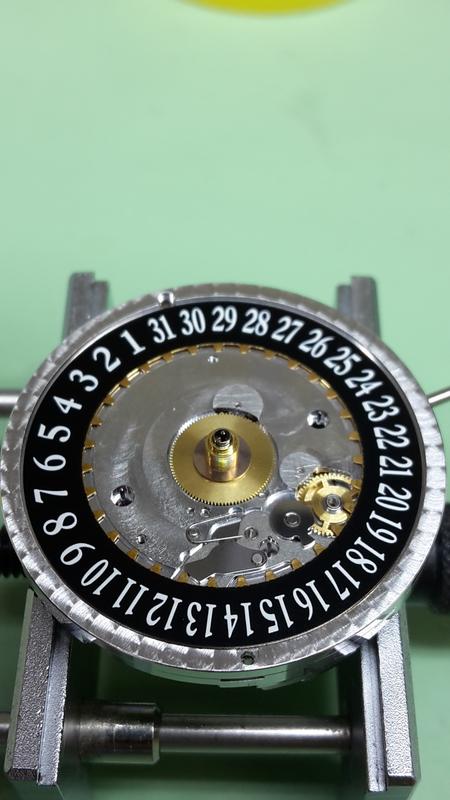

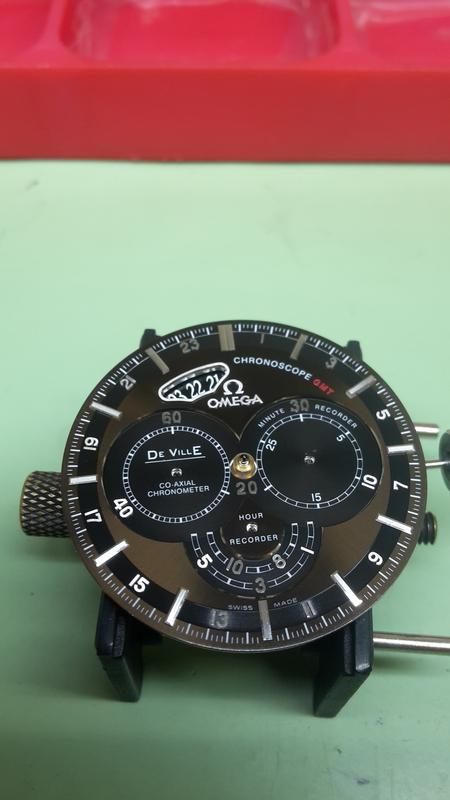

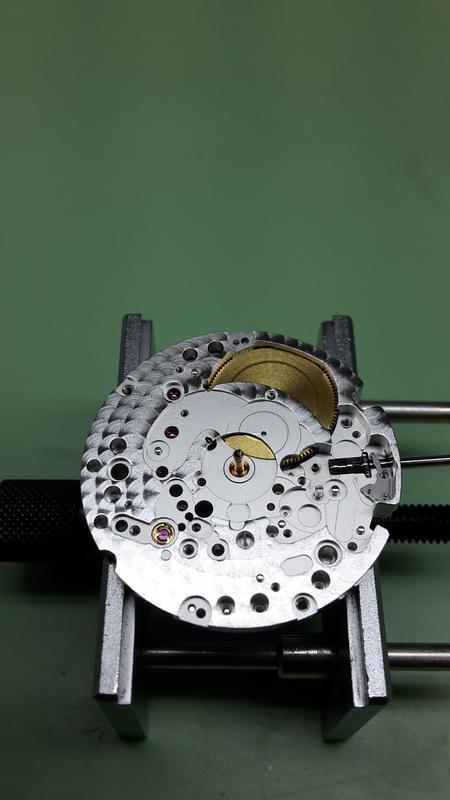

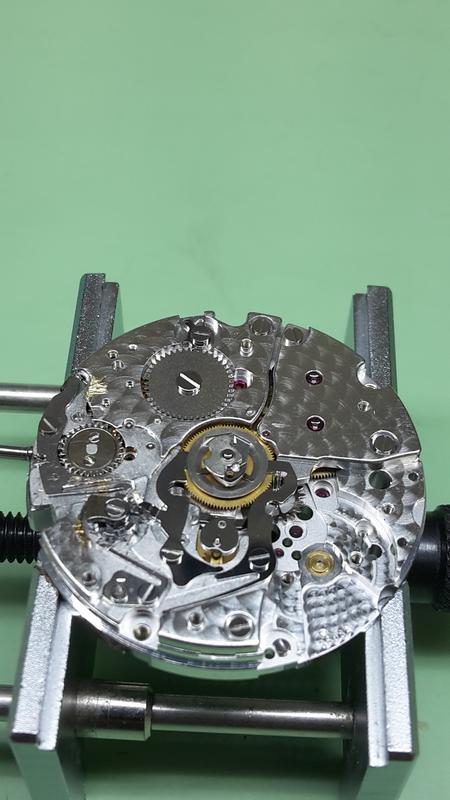

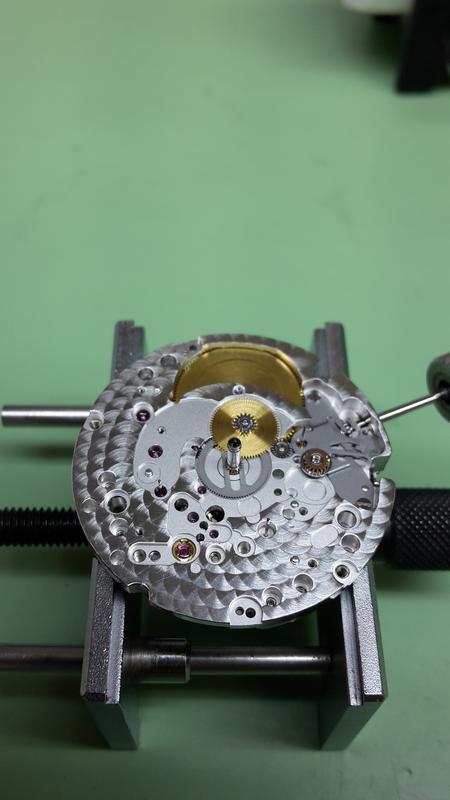

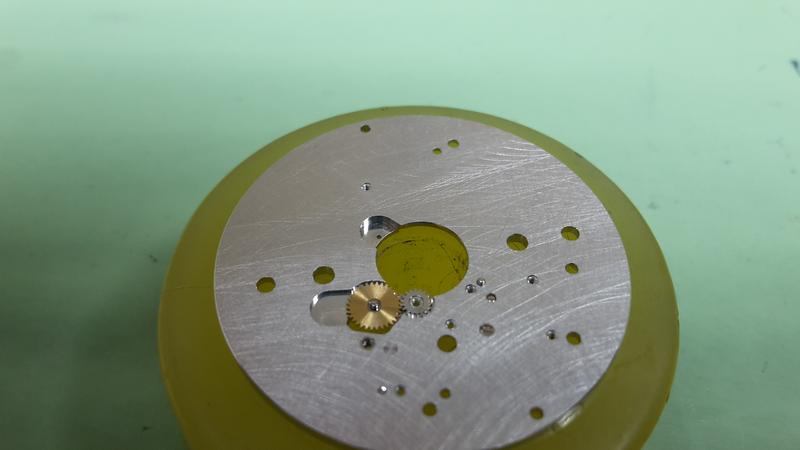

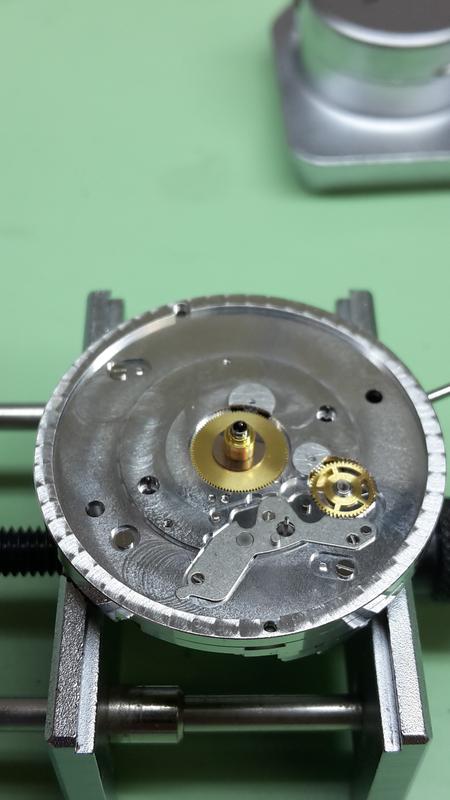

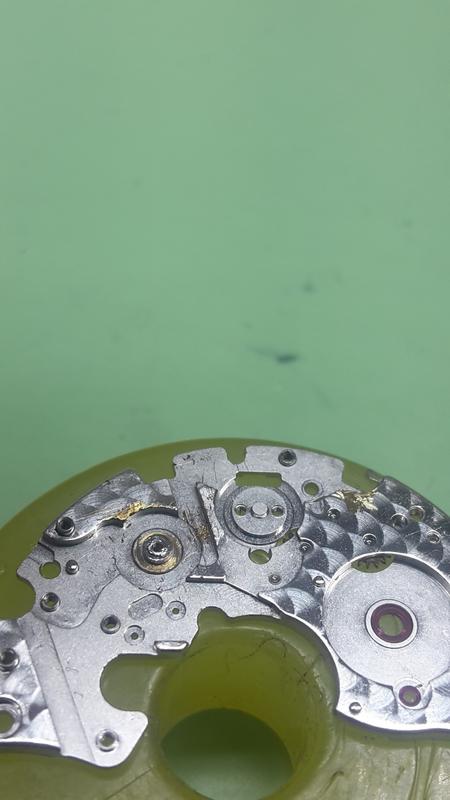

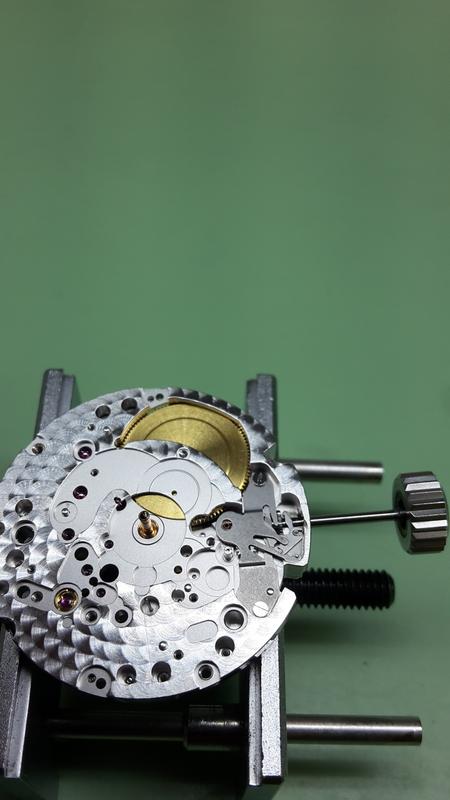

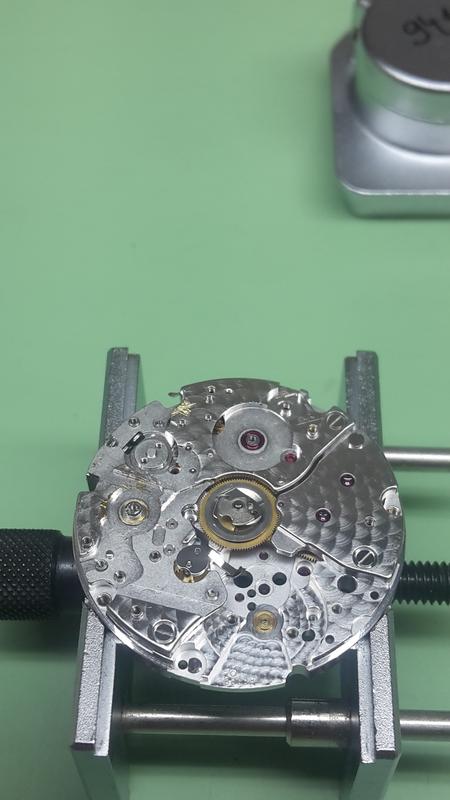

Продължаваме с сглобяването от страната под циферблата.

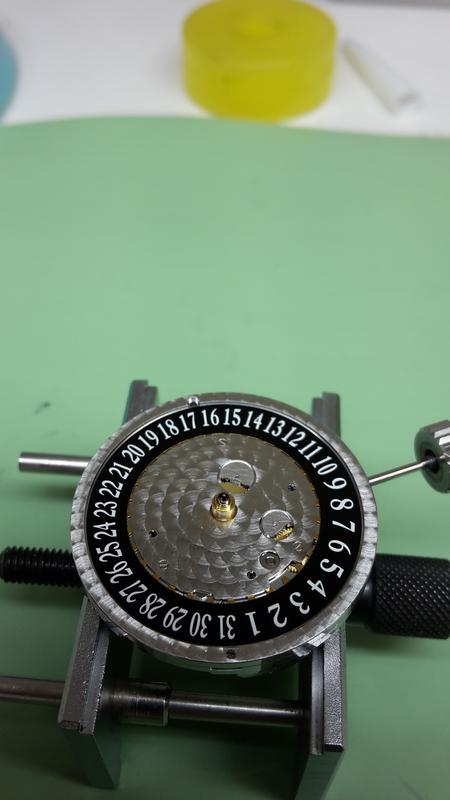

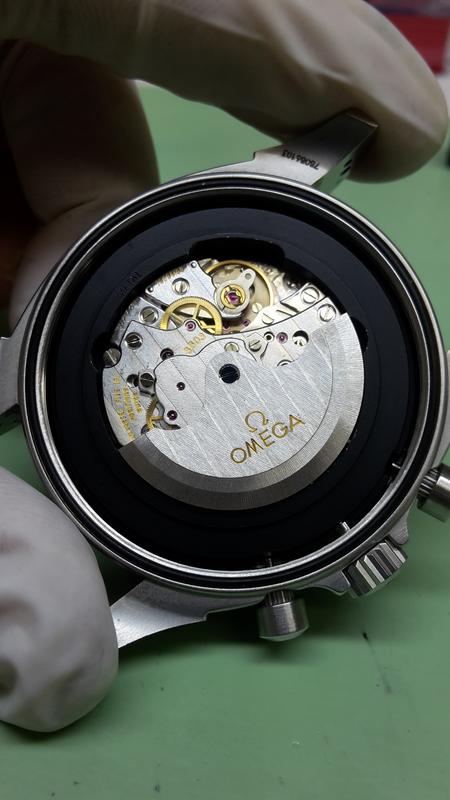

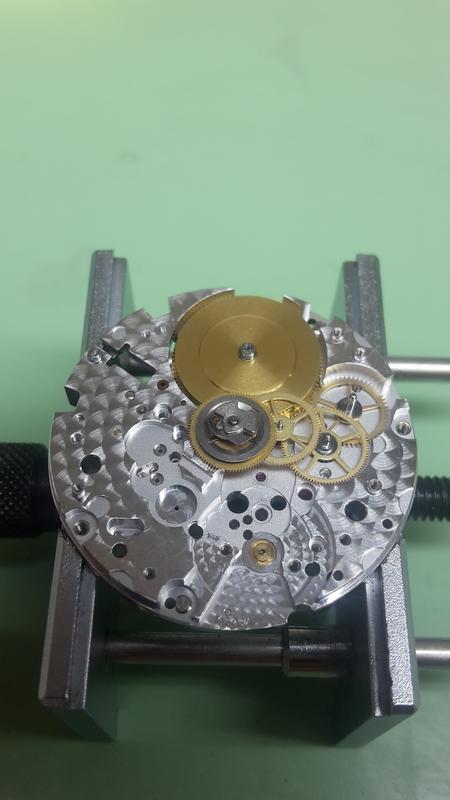

Автоматна система.

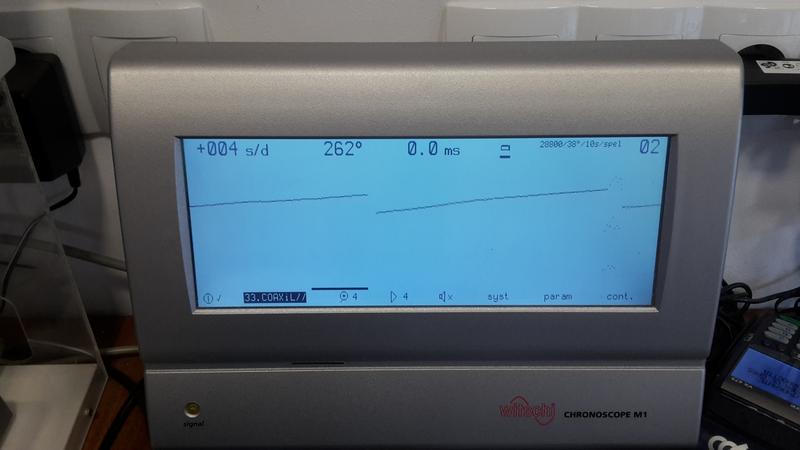

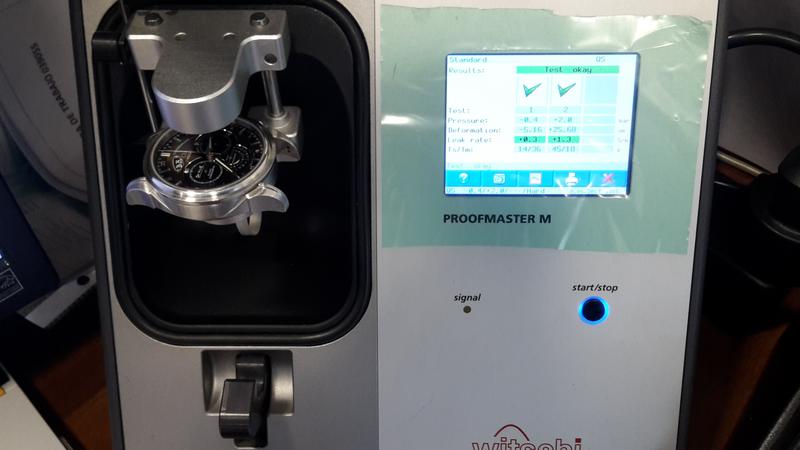

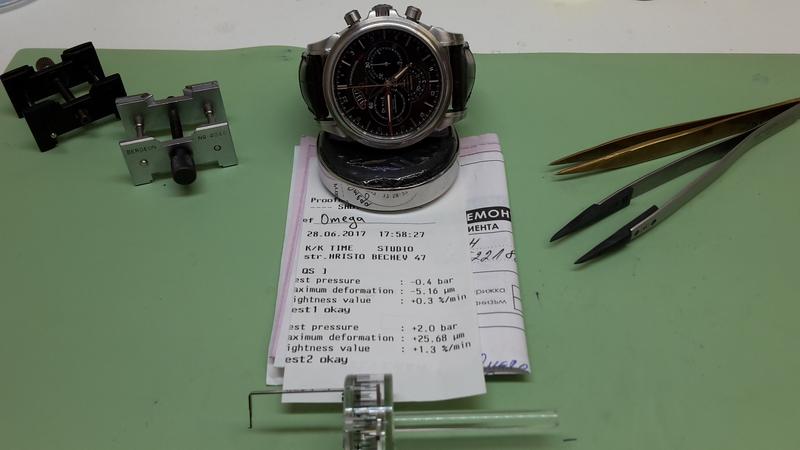

Проверяваме какво сме направили:
За този калибър тази амплитуда е добра,особена ако е някоя от по-старите версии,нашият е А,така че спокойно можем да продължим напред.





След всяка извършена от нас профилактика даваме 2 ГОДИНИ ПИСМЕНА ГАРАНЦИЯ.
Благодаря за вниманието,надявам се да Ви е харесало.

Потребителски аватар
Puzo
Маниак
Мнения: 856
Регистриран: 18 10 2016, 09:37
Местоположение: Kaspichan Town

Re: Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от Puzo » 18 09 2017, 07:13

Майстор, обичащ занаята си! Браво!
Когато си мъртъв, ти не знаеш, че си умрял. Трудно и тежко е само за другите. Абсолютно същото е и когато си ТЪП! ;)

Потребителски аватар
senna
Маниак
Мнения: 2700
Регистриран: 02 03 2010, 22:11

Re: Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от senna » 18 09 2017, 10:36

Страхотна и професионална работа с чудесен краен резултат! :clap: Часовника го заслужава!
Благодаря за споделянето, хубавите снимки и подробното обяснение на някои тънкости при сглобяването и позиционирането на детайлите в механизма ! ::drinks::

П.С. Името на прежденамесилият се "часовникар" известно ли е? Или поне, позволено ли ни е да знаем, с Българска локация ли е този корифей на шлосерщината? Мисля си, че колегиалността при спестяване на името, в случая е не само излишна, ами и вредна.
”Никой не е толкова безинтересен колкото един човек без интереси.”

Потребителски аватар
acronym
Маниак
Мнения: 807
Регистриран: 23 06 2012, 13:17
Местоположение: Бургас

Re: Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от acronym » 18 09 2017, 11:39

Станал е като нов накрая. :clap:

Scandinavian
Маниак
Мнения: 1381
Регистриран: 11 03 2011, 14:28
Местоположение: София

Re: Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от Scandinavian » 18 09 2017, 13:28

За мастър Калоян и ателието вече на всички е ясно, какво е нивото на обслужването.
Чудно ми е само, собственика на часовника, който буквално струва една торба с пари, как е възможно да го повери на, без извинение, олигофрен и очаква да му бъде профилактиран/поправен. Това все пак не е будилник Слава.
Очевидно сте спечелили собственика на часовника като клиент, да не кажа за вечни времена :)
"Човек с часовник знае колко е часът, човек с два часовника, никога не е сигурен......"
Certina DS Podium Square - ETA 2824-2
Hamilton Jazzmaster Maestro - H21 caliber, valjoux 7750 base
ORIENT Mako caliber 46943 Made in Japan - The Forum Watch 15/27
Victorinox Dive Master 500 - ЕТА 2892 А2

Потребителски аватар
diksanal
Маниак
Мнения: 1117
Регистриран: 03 09 2012, 21:32
Местоположение: П-ще

Re: Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от diksanal » 19 09 2017, 00:26

Scandinavian написа: Очевидно сте спечелили собственика на часовника като клиент, да не кажа за вечни времена :)
:clap: ::drinks::
"Той е богат или беден според това, което е, а не според това, което има."
Бийчър.

Потребителски аватар
kaloyan
Активен
Мнения: 121
Регистриран: 08 04 2010, 21:53

Re: Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от kaloyan » 19 09 2017, 00:28

senna написа:Страхотна и професионална работа с чудесен краен резултат! :clap: Часовника го заслужава!
Благодаря за споделянето, хубавите снимки и подробното обяснение на някои тънкости при сглобяването и позиционирането на детайлите в механизма ! ::drinks::

П.С. Името на прежденамесилият се "часовникар" известно ли е? Или поне, позволено ли ни е да знаем, с Българска локация ли е този корифей на шлосерщината? Мисля си, че колегиалността при спестяване на името, в случая е не само излишна, ами и вредна.
Благодаря за положителните отзиви.Разбираме вашата гледна точка,но и Вие разберете нашата,не е колегиално да коментираме подобни неща,а и като цяло ние не задаваме такива въпроси.Това,което мога да кажа,че всеки носи отговорност за действията си,оттук нататък ние носим отговорност за този часовник. :) Поздрави на всички! ::up::

Потребителски аватар
Puzo
Маниак
Мнения: 856
Регистриран: 18 10 2016, 09:37
Местоположение: Kaspichan Town

Re: Сервизиране Omega De Ville Chronoscope GMT Co-Axial

Мнение от Puzo » 19 09 2017, 08:34

kaloyan написа:
senna написа:Страхотна и професионална работа с чудесен краен резултат! :clap: Часовника го заслужава!
Благодаря за споделянето, хубавите снимки и подробното обяснение на някои тънкости при сглобяването и позиционирането на детайлите в механизма ! ::drinks::

П.С. Името на прежденамесилият се "часовникар" известно ли е? Или поне, позволено ли ни е да знаем, с Българска локация ли е този корифей на шлосерщината? Мисля си, че колегиалността при спестяване на името, в случая е не само излишна, ами и вредна.
Благодаря за положителните отзиви.Разбираме вашата гледна точка,но и Вие разберете нашата,не е колегиално да коментираме подобни неща,а и като цяло ние не задаваме такива въпроси.Това,което мога да кажа,че всеки носи отговорност за действията си,оттук нататък ние носим отговорност за този часовник. :) Поздрави на всички! ::up::
Предполагам някой "часовникар" от провинцията ще да е, както нашите образи тук. :) Хора, които си нямат идея от нещо над Сейко и Ориент и си мислят, че всичко е идентично! ;) В София едва ли има такъв "майстор", но не е невъзможно де ;)
Важно е, че е свършена работата. ;) :clap:
