Сервизиране Zenith Stratos Flyback-El Primero cal.405

Мнение от kaloyan » 08 10 2017, 22:57

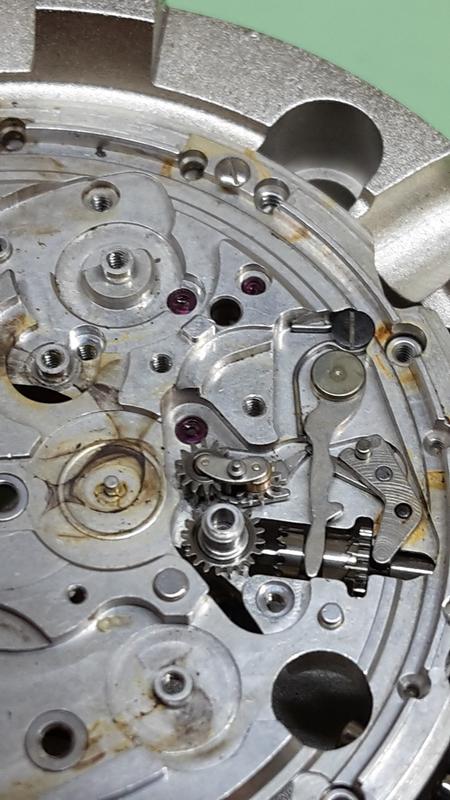

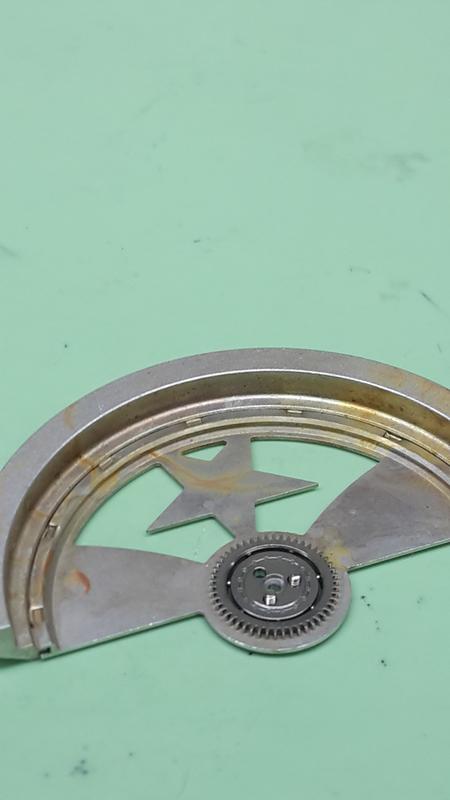

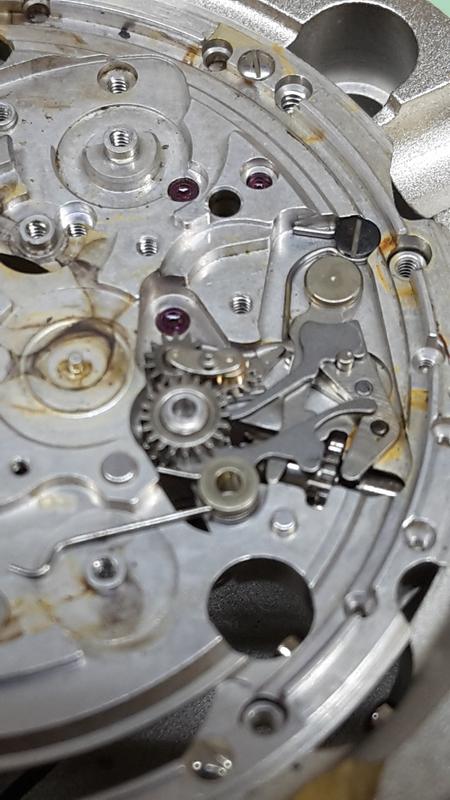

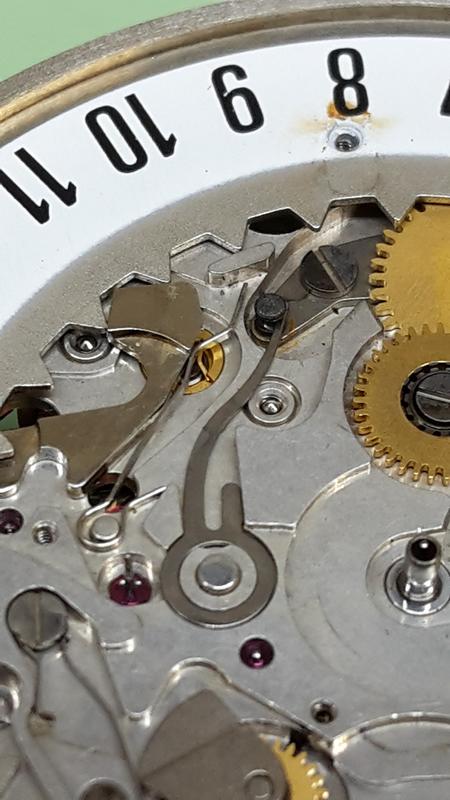

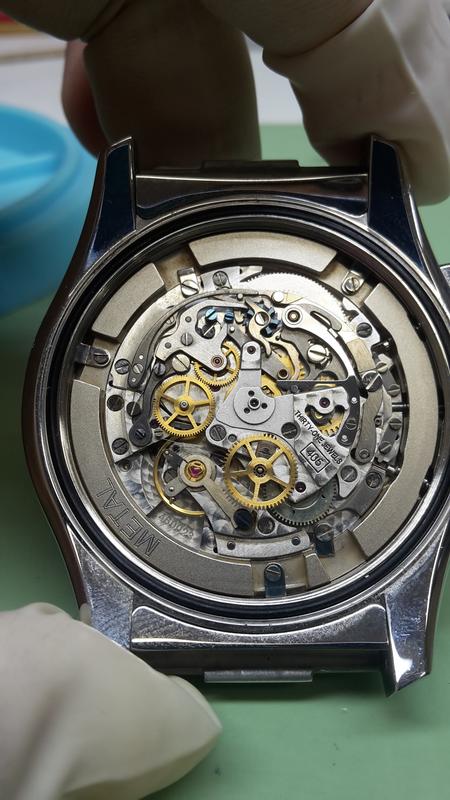

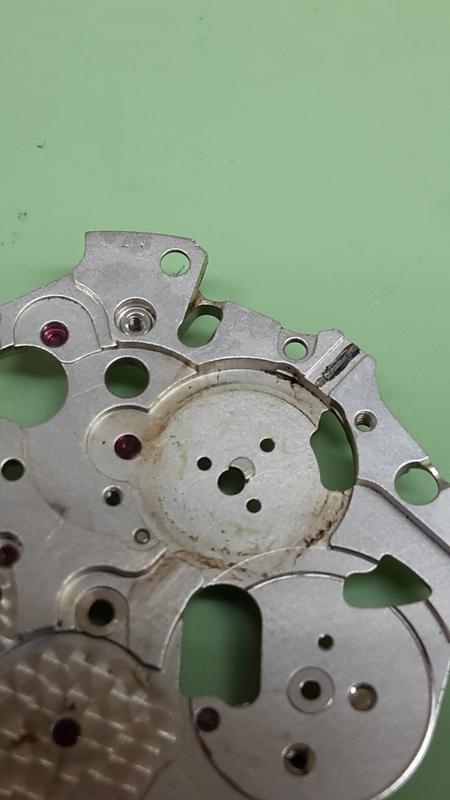

В тази тема ще видите как премина профилактиката на прочутия in-house хронограф на Zenith-El Primero.Точният калибър е 405,тъй като има и функцията FLY-BACK.Часовникът пристигна при нас с оплакването,че в часовника е влизала вода,което пък задължително води до това,механизмът да се разглоби и да се огледа внимателно до какви щети е довело влизането на водата.Нашата задача беше да сервизираме механизма и отново да възвърнем водоустойчивостта на часовника.Ето и няколко снимки преди по време на разглобяването,може да видите и последиците от влизалата вода:

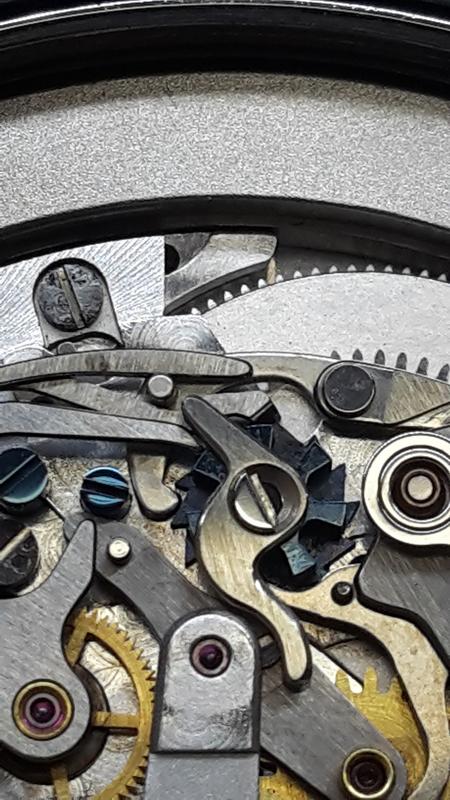

Отделно е имало и часовникарска намеса преди нашата,като резултатите от нея са счупен винт на колонното колело.

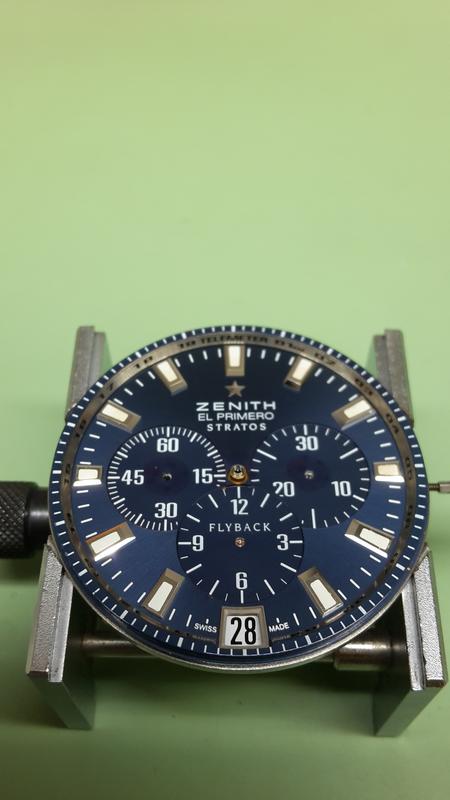

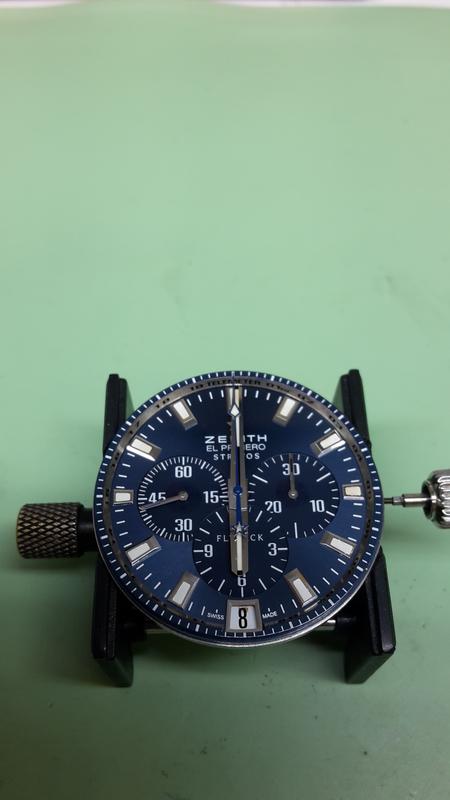

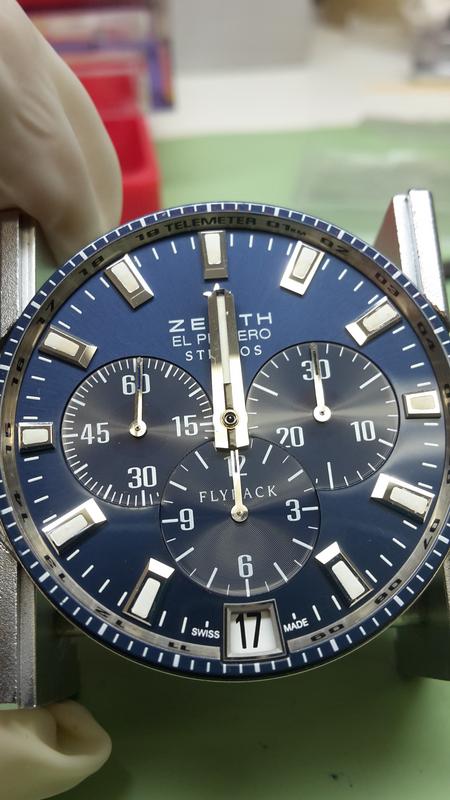

За съжаление и циферблата е пострадал леко.

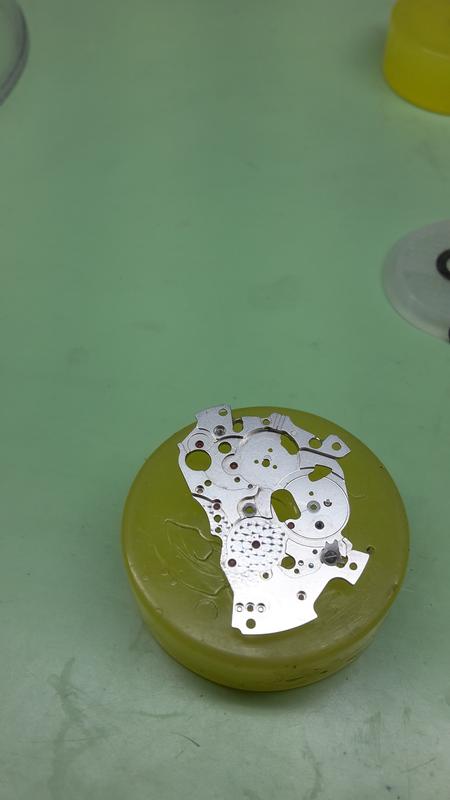

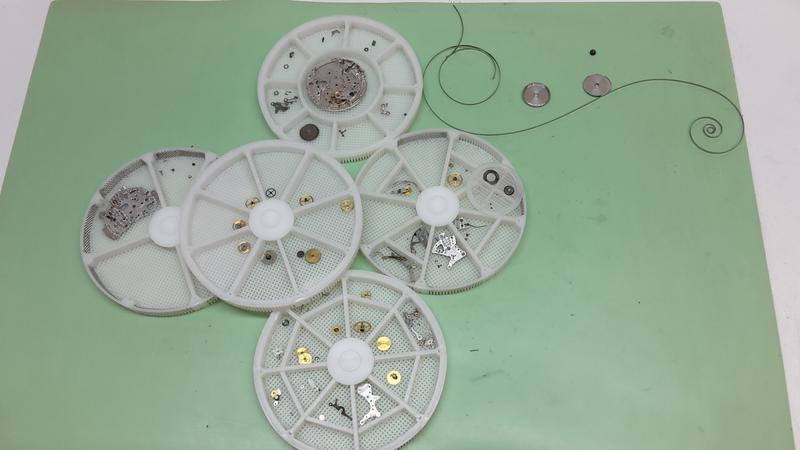

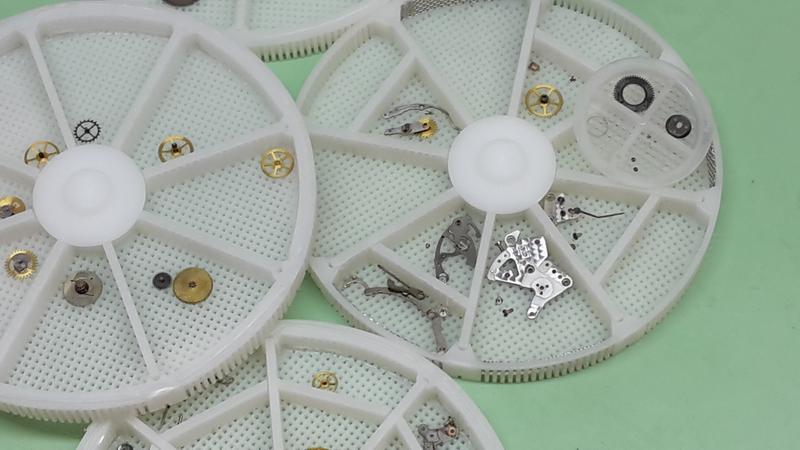

Преди механизмът да се сложи в миялната машина,беше чистен и на ръка.

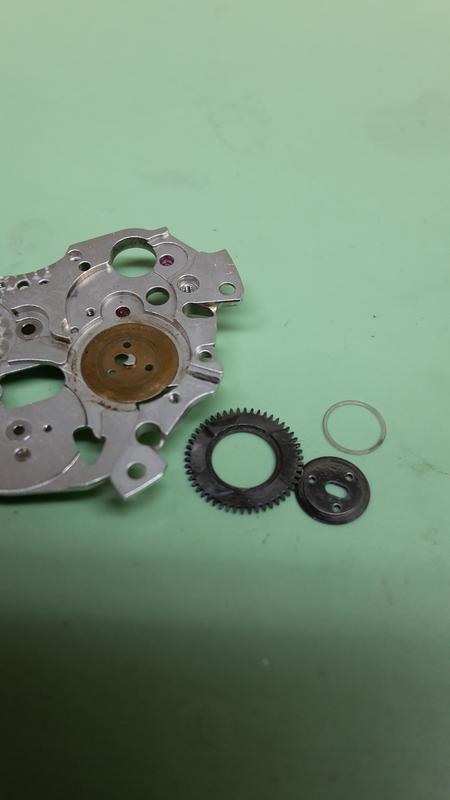

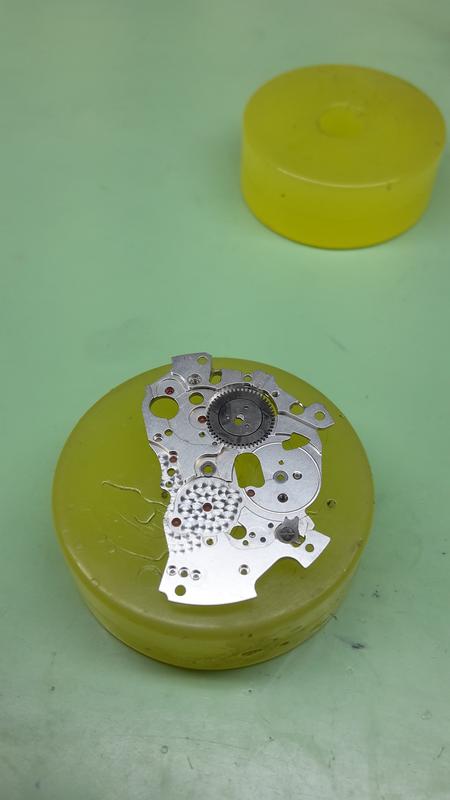

Има много,които предпочитат да не разглобяват коронното колело,което при El Primero е от долната страна на предавателния мост,поради причината,че после сглобяването е малко неудобно.Аз обаче съм на мнение,че винаги е по-добре да се разглоби,а в конкретния случай беше повече от наложително.Ето да направите и една съпоставка преди и след:

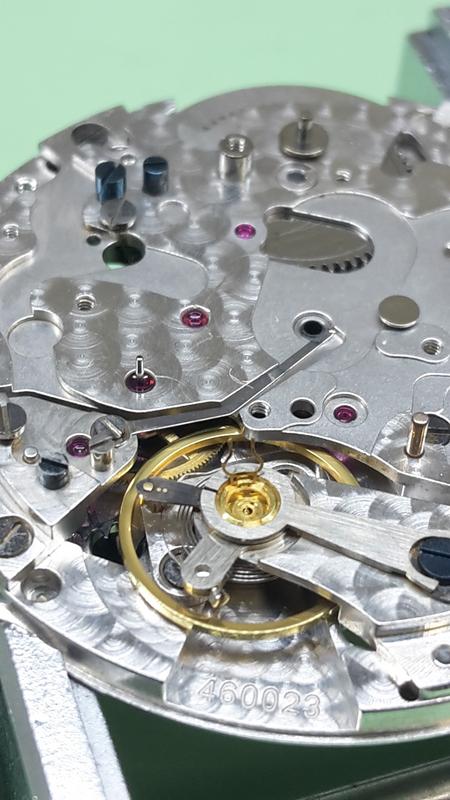

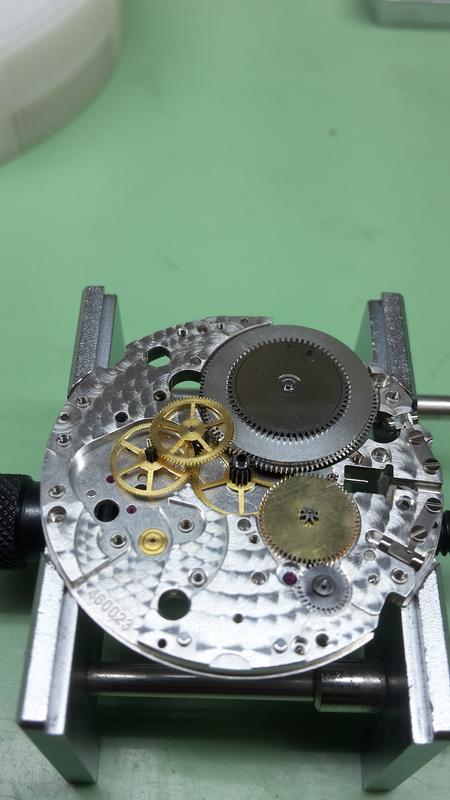

Ремонтоарът при El Primero е малко по-различен.

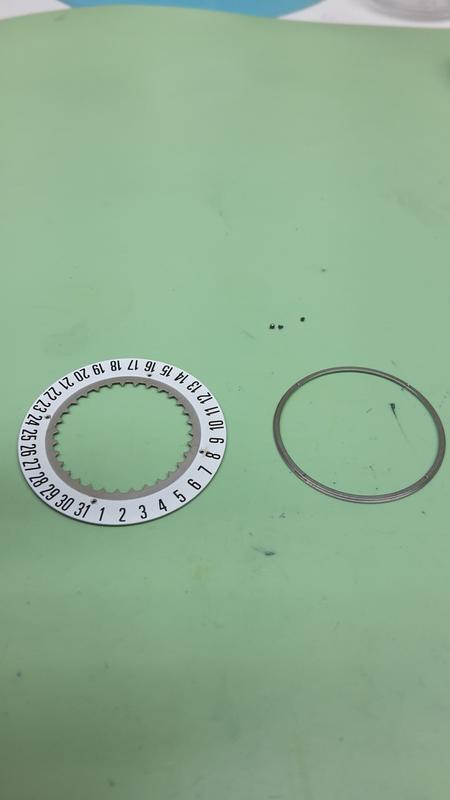

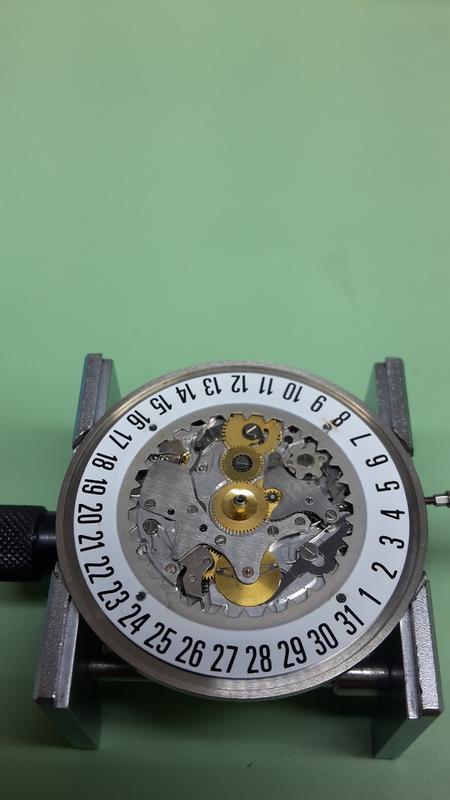

Датният диск се закрепя с четири малки винта към металния ринг,който виждате на снимката до него.
Допълнение:

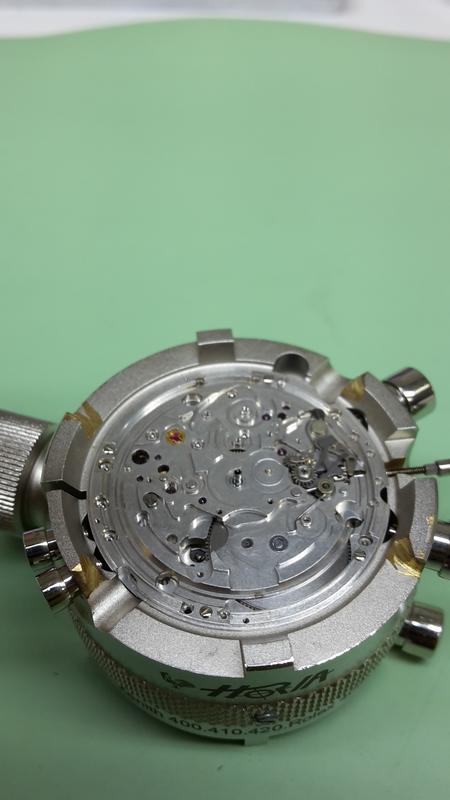

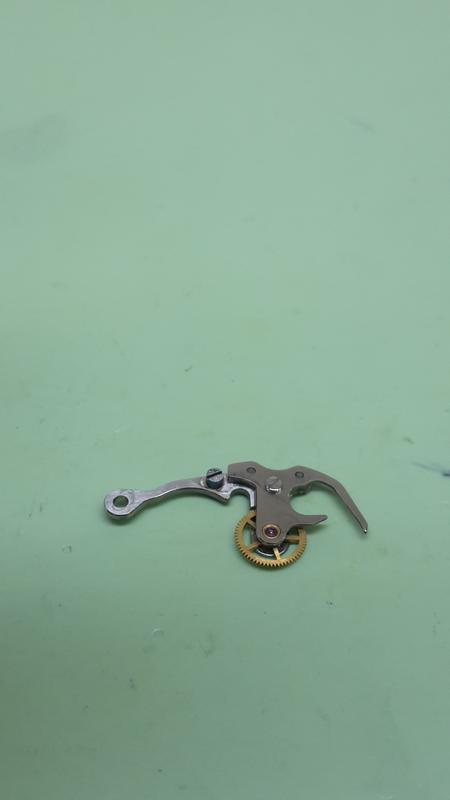

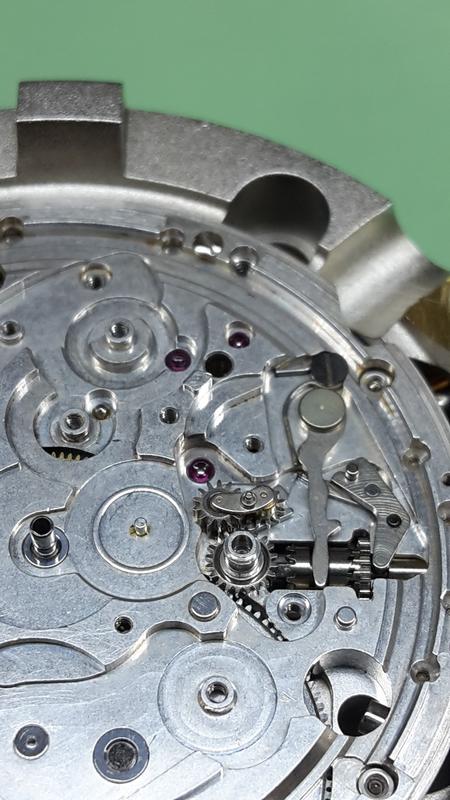

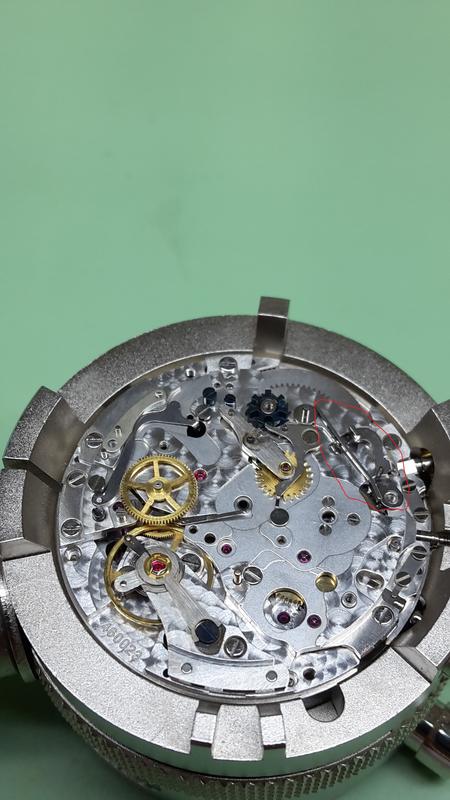

Предполагам всички знаят какво представлява функцията FLY-BACK сама по себе си.Ще се опитам да направя леко разяснение,какво точно се случва в механизма.Първо ограденият в червено лост на снимка се нарича flyback lever,благодарение,на който става възможно да се осъществи тази функция.

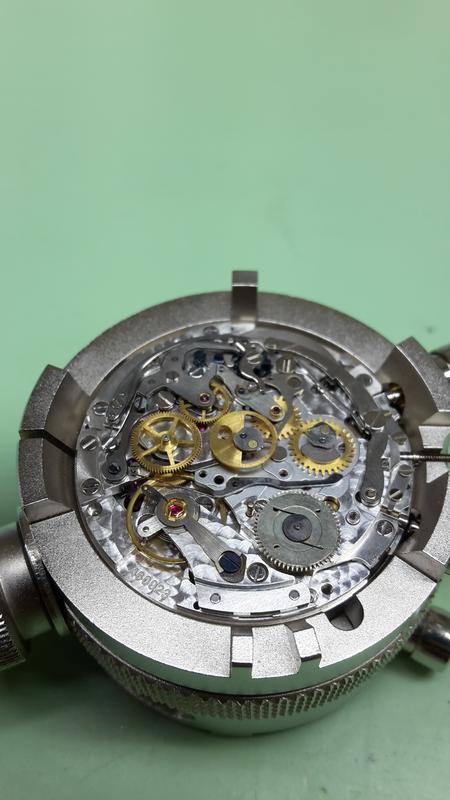

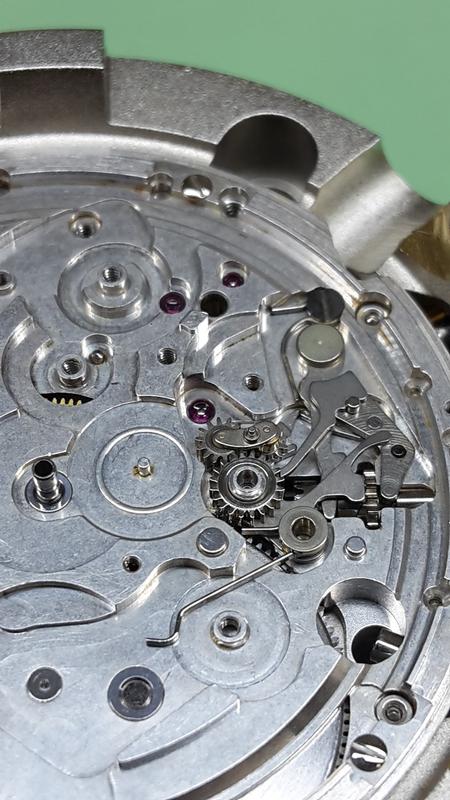

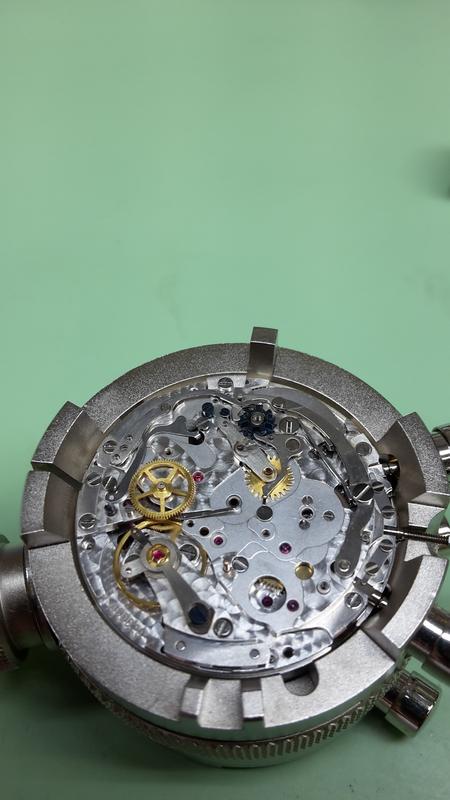

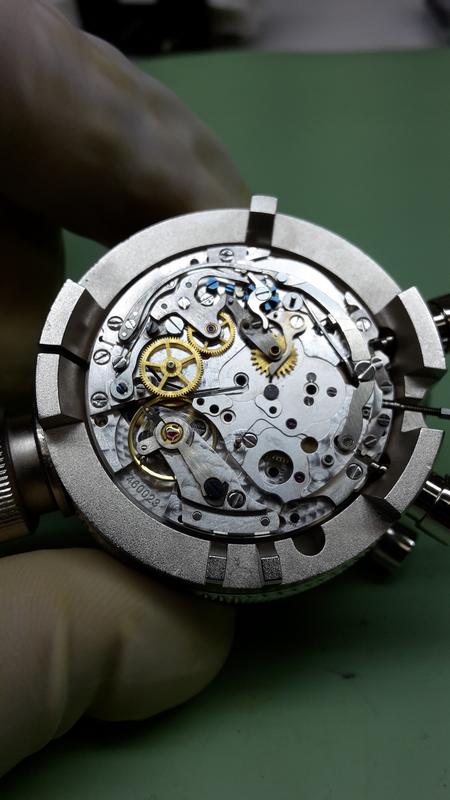

При пуснат хронограф в момента на зануляване,clutch wheel(1) излиза от контакт с централното хроногр.колело(2),а чукът(3) занулява 2,стрелката се връща на нулева позиция и продължава отначало.Разбира се,всичко това става за части от секундата.Надявам се е да сме успели,да разясним поне от части за какво става въпрос.
След всяка извършена от нас профилактика даваме 2 ГОДИНИ ПИСМЕНА ГАРАНЦИЯ.
Благодаря за вниманието,надявамe се да Ви е харесало. :)

Потребителски аватар
nibaru
Маниак
Мнения: 1923
Регистриран: 28 02 2015, 15:14
Местоположение: Благоевград

Re: Сервизиране Zenith Stratos Flyback-El Primero cal.405

Мнение от nibaru » 08 10 2017, 23:12

Всеки път се изумявам на уменията Ви.

Sent from my Mobile
Вчера бях умен, затова исках да променя света.
Днес съм мъдър, затова променям себе си.

Потребителски аватар
ivo p
Маниак
Мнения: 992
Регистриран: 20 09 2014, 11:31

Re: Сервизиране Zenith Stratos Flyback-El Primero cal.405

Мнение от ivo p » 08 10 2017, 23:19

Егаси :)))

Много е яко да видиш разглобен часовник който притежаваш. Предишните ги гледах с любопитство, тук си беше тръпка- вълнувах се дали ще стане, все едно е моя.

Браво и благодаря за споделеното.

Потребителски аватар
Дон Жуан
Маниак
Мнения: 2805
Регистриран: 31 05 2014, 13:09
Местоположение: Габрово

Re: Сервизиране Zenith Stratos Flyback-El Primero cal.405

Мнение от Дон Жуан » 08 10 2017, 23:30

Боже....той не е пил вода....той се е НАПИЛ с вода!!! Поздравления за безкомпромисната работа и детайлните снимки!!!
:clap: :clap: :clap:
Моята скромна колекцийка : http://strelki.info/viewtopic.php?f=12&t=20141

Потребителски аватар
4asovnikara
Напредващ
Мнения: 81
Регистриран: 03 05 2010, 19:08

Re: Сервизиране Zenith Stratos Flyback-El Primero cal.405

Мнение от 4asovnikara » 14 03 2018, 02:21

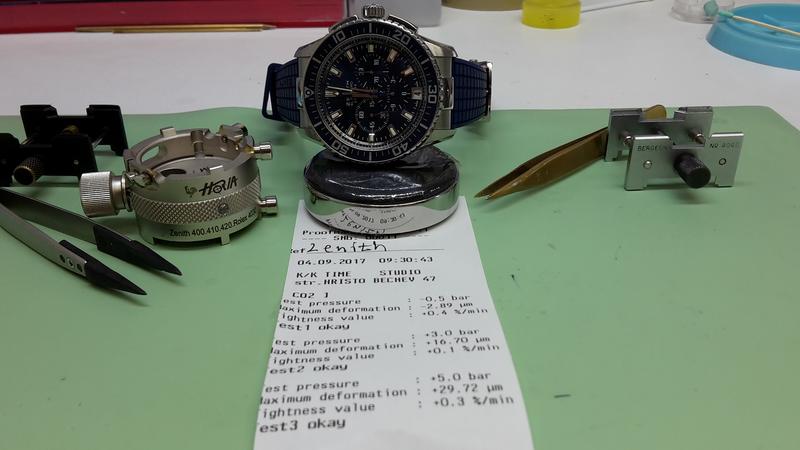

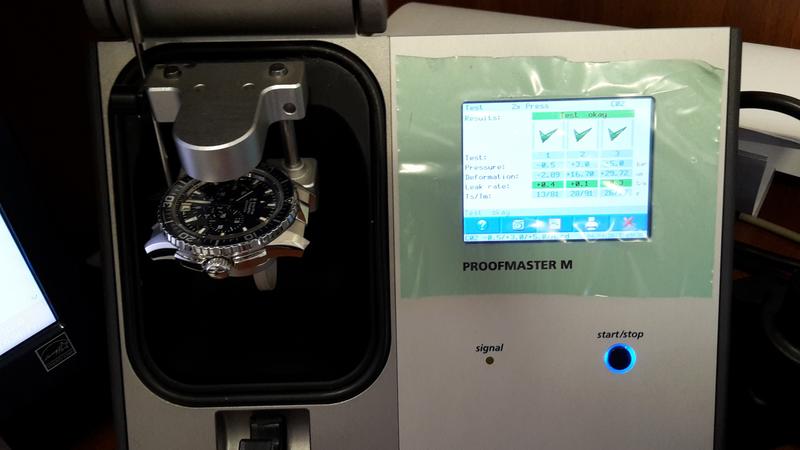

Страхотна работа,все така и занапред.Би ли разяснил какво трябва да видим на 3-те теста за налягане на часовника от предпоследната снимка ? Поздрави
Човек се учи от грешките си..!

Потребителски аватар
sickdog
Напредващ
Мнения: 40
Регистриран: 15 06 2017, 09:10

Re: Сервизиране Zenith Stratos Flyback-El Primero cal.405

Мнение от sickdog » 18 08 2018, 10:39

Страхотна работа. Знае ли се как е проникнала вода, защото все пак има коронка на винт и 100м защита- която е напълно достатъчна за плуване.
